DC/DC和LDO，該不該加TVS保護？
電子行業，對于在DC/DC、LDO的輸入和輸出端是否加TVS（瞬態抑制二極管），很多人一直在糾結？
首先，我們來認識什么叫DC/DC和LDO？
DC/DC是指直流到直流電壓，線性式和開關式穩壓器的總稱，它可以包含升壓和降壓。
LDO是low dropout regulator 中文意思：低壓差線性穩壓器
從表面來看，最主要的差異，是相對于傳統的線性穩壓器來說的。傳統的線性穩壓器，如78xx系列的芯片都要求輸入電壓要比輸出電壓高出2v~3V以上，否則就不能正常工作，而LDO，從3.3V到2.5V 只有0.8V電壓差。原理相當于一個電阻分壓來實現降壓，能量損耗大，降下的電壓轉化成了熱量，降壓的壓差和負載電流越大，芯片發熱越明顯。這類芯片的封裝比較大，便于散熱。而DC/DC降壓芯片：在降壓過程中能量損耗比較小，芯片發熱不明顯。芯片封裝比較小，能實現PWM數字控制。
兩者的EMC特性差異：DC/DC:效率高，噪聲大； LDO:噪聲低，靜態電流小；

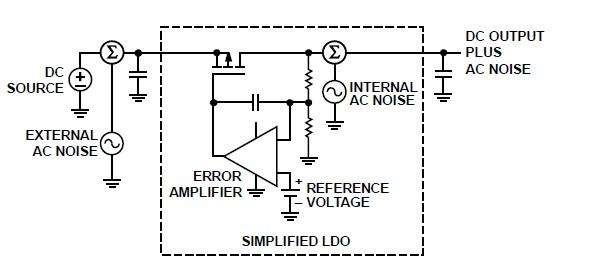

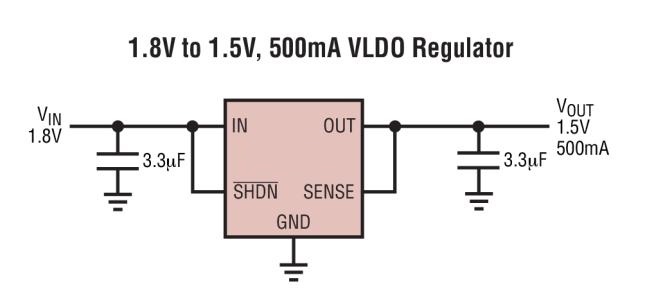

LDO的EMC特性：線性穩壓器的成本低，噪音低，靜態電流小，這些是它的重大優點。它需要的外圍電路元件也很少，一般只需要一兩個旁路電容。現在隨著半導體技術，在我國發展，主流的LDO線性穩壓器可達到以下指標：輸出噪聲28μV，PSRR為62dB，靜態電流1μA或更低，電壓降只有100mV
DC-DC的EMC特性：就是轉換效率高，可以大電流，但輸出干擾較大，體積也相對較大。
一般在電流我們認為小于2.5A以內，隨著工藝越來越穩定，可以更大的電流；而Input電壓和output電壓差小于2.5V，建議用LDO。這是音特研發團認的”雙2.5理論“。還有高的噪音和紋波抑制；占用PCB板面積小，如手機等手持電子產品；電路電源不允許使用電感器，如手環，穿戴設備；電源需要具有瞬時校準和輸出狀態自檢功能； 要求穩壓器低壓降，自身功耗低；要求線路低成本。
其次，談談是否要加TVS或ESD的問題？
理由1：關于低于5V電壓的LDO，我們的建議應該加TVS或ESD；因為現在在LDO市場的質量良莠不齊，很多品質介于臨界值的產品，很容易受到外部干擾；
理由2：很多品牌宣稱有多少等級的浪涌能力，在專業人士評估下來，的確有一些企業的產品對于干擾能力做得很不錯，但局限于產品的空間和芯片工藝，大部份產品是很難達到實際要求，但也要在，這些器件都是放在PCBA的中間居多，降噪聲的電容等濾波電路設計比較充份！
最后：如何加？加在什么位置？
我們的建議一般在INPUT端，特別是電源的Vin端，這樣的話有利經過處理的電壓后級等到更干凈，更穩定的，更有電源質量的電壓，這樣有利于MCU，單片機等集成芯片，提高它的產品質量，增強產品的使用壽命！
關于加什么型號？更多設計可以聯系技術工程師！
音特電子：《smbj.smaj》
