?一、機器人手臂控制器行業標準剖析
GB/T 39004—2020《工(gong)業機器(qi)人電磁(ci)兼(jian)容設計規(gui)范》
GB/T 37283-2019 服務機(ji)器人(ren) 電磁兼容(rong) 通(tong)用標準 抗擾度(du)要(yao)求和限(xian)值
GB/T 39785-2021 服務(wu)機器人 機械安全評(ping)估(gu)與(yu)測試方法
GB/T 40014-2021 雙臂工業(ye)機器(qi)人(ren) 性能及(ji)其試驗(yan)方法
GB/T 40013-2021 服務(wu)機器(qi)人 電氣安全要求及測試方法
GBZ 41046-2021 上肢康復訓練機(ji)器人 要求和試驗方法
TGDCKCJH 013-2020 工業機器(qi)人伺服系統可(ke)靠性通用要(yao)求
TGDCKCJH 014-2020 工業機器(qi)人(ren)伺服系統可靠性仿真試驗規范
TGDCKCJH 015-2020 工業機器(qi)人(ren)伺服系統(tong)可靠性強化試驗(yan)方(fang)法
TGQDA 00005-2021 機(ji)器人控制器加速試(shi)驗與(yu)可(ke)靠性(xing)指標驗證方法(fa)
TSSITS 301-2020 工業應用移動機器人 設計通則
1.1 同樣在T/ZXCH 0014- 2023標準(zhun)中，規(gui)定了詳(xiang)細的試(shi)驗(yan)(yan)方法(fa)和(he)檢(jian)驗(yan)(yan)規(gui)則。通過這些(xie)標準(zhun)的試(shi)驗(yan)(yan)方法(fa)，可以準(zhun)確測試(shi)機器(qi)(qi)人手(shou)(shou)臂控制器(qi)(qi)的各(ge)項性能，判斷其是否符合技術要求；檢(jian)驗(yan)(yan)規(gui)則則明確了產品的合格判定準(zhun)則，從原材(cai)料檢(jian)驗(yan)(yan)到成品檢(jian)驗(yan)(yan)，每一個環(huan)節都有(you)嚴格的規(gui)范(fan)，保證進入市場(chang)的機器(qi)(qi)人手(shou)(shou)臂控制器(qi)(qi)質量可靠，為(wei)用戶提供穩定、高效的使用體驗(yan)(yan)

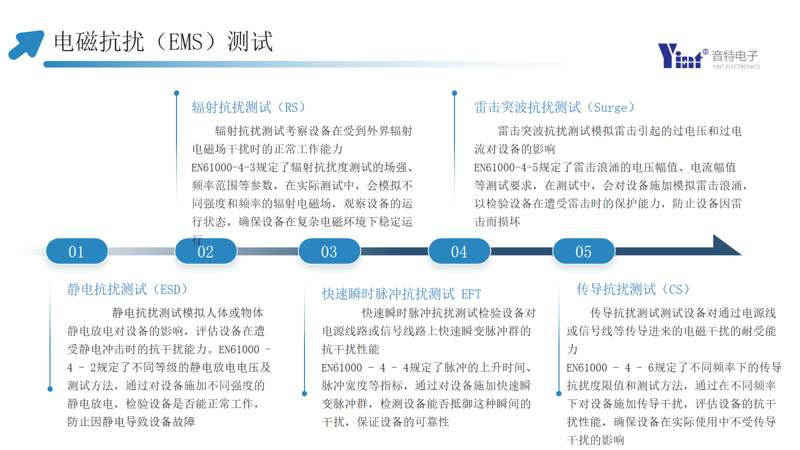

1.2 GB/T 37283-2019《服(fu)務機(ji)器人 電磁兼容 通用標準(zhun) 抗擾度要求和限值》
B 級：服(fu)務(wu)機(ji)器人(ren)正常工(gong)作時，其性能受到一定電磁(ci)干擾影響(xiang)，但仍能滿足基本功能要求
|
試驗名稱 |
中(zhong)國標準(zhun) |
國際標(biao)準 |
|
靜電(dian)放電(dian)抗(kang)擾(rao)度試驗 |
GB/T 17626.2 |
IEC61000-4-2 |
|
射頻電磁(ci)場輻射抗擾度試驗 |
GB/T 17626.3 |
IEC61000-4-3 |
|
電快(kuai)速瞬變脈沖群抗擾度試(shi)驗 |
GB/T 17626.4 |
IEC61000-4-4 |
|
浪涌(yong)（沖擊(ji)）抗擾度試驗(yan) |
GB/T 17626.5 |
IEC61000-4-5 |
|
射頻場(chang)感應的傳導(dao)騷(sao)擾抗擾度(du)試驗 |
GB/T 17626.6 |
IEC61000-4-6 |
|
工頻磁(ci)場抗擾度試驗 |
GB/T 17626.8 |
IEC61000-4-8 |
|
電壓(ya)暫降、短時中斷和(he)電壓(ya)變(bian)化的(de)抗擾度試驗 |
GB/T 17626.11 |
IEC61000-4-11 |
?國(guo)際標準化組織（ISO）標準
ISO 10218-1:2011 ：《機器(qi)人(ren)(ren)與機器(qi)人(ren)(ren)裝置 工業機器(qi)人(ren)(ren)的安全要求 第 1 部分：機器(qi)人(ren)(ren)》
ISO 10218-2:2011：《機(ji)器人(ren)與機(ji)器人(ren)裝置 工業(ye)機(ji)器人(ren)的(de)安全要(yao)求 第 2 部分：機(ji)器人(ren)系統與集(ji)成(cheng)》
ISO/TS 15066:2016：《機(ji)器人與機(ji)器人裝置 協作機(ji)器人》
美國標準
ANSI/RIA R15.06-2012：《工業(ye)機器人和機器人系統(tong) 安全要(yao)求》
RIA TR R15.606-2016：美國協(xie)作機器人(ren)安全(quan)標準
歐盟標準
EN ISO 10218-1:2011和EN ISO 10218-2:2011
EN 60204-1：《機(ji)械(xie)安全(quan) 機(ji)械(xie)電氣(qi)設備(bei) 》
德國
VDI 2057 Blatt 2-2002和(he)VDI 2057 Blatt 2-2012：《人體暴露(lu)于機械振動(dong) 手臂振動(dong)》
DIN EN ISO 13849-1:2016：《機械安全 控制系統的(de)安全相關部件
日本機(ji)器(qi)人協會（JARA），ISO 13482 是關于護理機(ji)器(qi)人安(an)全性的國際(ji)標準
?二、機器人手臂控制器EMC電磁兼容
2.1 GB/T 39004—2020《工業(ye)機(ji)(ji)器(qi)(qi)(qi)人(ren)電(dian)磁(ci)(ci)(ci)(ci)兼容(rong)設(she)計(ji)規(gui)范》，該標準于中(zhong)國機(ji)(ji)械工業(ye)聯(lian)合會規(gui)定(ding)了工業(ye)機(ji)(ji)器(qi)(qi)(qi)人(ren)的(de)(de)示教器(qi)(qi)(qi)、控(kong)制柜、機(ji)(ji)器(qi)(qi)(qi)人(ren)本(ben)體、印(yin)制電(dian)路板（PCB）的(de)(de)電(dian)磁(ci)(ci)(ci)(ci)兼容(rong)（EMC）設(she)計(ji)要(yao)求 2.2 EMC證(zheng)實(shi)方(fang)(fang)法(fa)： 電(dian)磁(ci)(ci)(ci)(ci)兼容(rong)性(xing)測(ce)(ce)(ce)(ce)試(shi)方(fang)(fang)法(fa)：規(gui)定(ding)了工業(ye)機(ji)(ji)器(qi)(qi)(qi)人(ren)電(dian)磁(ci)(ci)(ci)(ci)兼容(rong)性(xing)的(de)(de)測(ce)(ce)(ce)(ce)試(shi)方(fang)(fang)法(fa)和程(cheng)序，包(bao)括測(ce)(ce)(ce)(ce)試(shi)環境(jing)、測(ce)(ce)(ce)(ce)試(shi)設(she)備、測(ce)(ce)(ce)(ce)試(shi)項(xiang)目(mu)和測(ce)(ce)(ce)(ce)試(shi)步驟等 設(she)計(ji)過(guo)(guo)程(cheng)記錄：要(yao)求對工業(ye)機(ji)(ji)器(qi)(qi)(qi)人(ren)電(dian)磁(ci)(ci)(ci)(ci)兼容(rong)設(she)計(ji)的(de)(de)過(guo)(guo)程(cheng)進(jin)行(xing)記錄，包(bao)括設(she)計(ji)文(wen)檔、測(ce)(ce)(ce)(ce)試(shi)報(bao)告、整改記錄等，以便于追溯和驗證(zheng)設(she)計(ji)的(de)(de)有效性(xing)
2.3 工(gong)業機(ji)器(qi)人在(zai)運行(xing)過程中會產生大量電磁干(gan)擾(rao)，同時(shi)自身(shen)也對(dui)外界電磁干(gan)擾(rao)敏感。如果電磁兼容性(xing)處理不當，不僅會影響機(ji)器(qi)人系統的穩(wen)定(ding)性(xing)和精確性(xing)，導致動作(zuo)偏差、數據傳輸(shu)錯(cuo)誤等問題，還(huan)可能干(gan)擾(rao)周圍設備的正常工(gong)作(zuo)
2.4 以汽車制造自動(dong)化生產線為例，控制機(ji)器(qi)(qi)人手(shou)臂的控制系(xi)統對電磁干擾非常敏感，一旦受到干擾，機(ji)器(qi)(qi)人手(shou)臂可能(neng)會(hui)出(chu)現動(dong)作(zuo)偏差，影響汽車零(ling)部件(jian)的安裝質量。因此，對機(ji)器(qi)(qi)人手(shou)臂控制器(qi)(qi)進(jin)行(xing)EMC設計與測試，是確保其在各種電磁環境(jing)下可靠運行(xing)的關鍵，對于保障工業生產的順利進(jin)行(xing)具有(you)重(zhong)要意義
2.5 EMC抗干擾設計方法
屏蔽 是常見(jian)的抗干(gan)擾措施，通過(guo)使(shi)用(yong)(yong)金(jin)屬屏(ping)蔽材料將(jiang)設備或電路包圍起來(lai)(lai)，能(neng)夠(gou)有效阻止外(wai)部(bu)(bu)電磁干(gan)擾進(jin)入，同時防止內部(bu)(bu)電磁干(gan)擾泄漏(lou)出去;例如，在(zai)工(gong)業電纜中，通常會使(shi)用(yong)(yong)金(jin)屬屏(ping)蔽層來(lai)(lai)保護電纜內部(bu)(bu)的信號傳輸不受(shou)外(wai)界干(gan)擾
接地 可以將設備上的電(dian)磁(ci)(ci)干擾(rao)電(dian)流(liu)引入(ru)大地(di)(di)，從而降低設備的電(dian)磁(ci)(ci)干擾(rao)水平;在工業自動化(hua)系統中，會根據設備特點和(he)電(dian)磁(ci)(ci)環(huan)境選擇單(dan)點接(jie)地(di)(di)、多點接(jie)地(di)(di)等不(bu)同的接(jie)地(di)(di)方式
合理布局在工業(ye)自動(dong)化設(she)(she)(she)備(bei)的(de)設(she)(she)(she)計和安(an)裝過程中，能減(jian)少電(dian)磁(ci)干(gan)擾(rao)的(de)產(chan)生和傳(chuan)播。比如將強電(dian)設(she)(she)(she)備(bei)和弱(ruo)電(dian)設(she)(she)(she)備(bei)分開布置，避免強電(dian)設(she)(she)(she)備(bei)對弱(ruo)電(dian)設(she)(she)(she)備(bei)產(chan)生干(gan)擾(rao)；合理規劃電(dian)纜的(de)走向，避免電(dian)纜之間的(de)相互干(gan)擾(rao)
濾波 去除電(dian)路中(zhong)的高頻干擾信號(hao)，在電(dian)源(yuan)電(dian)路中(zhong)，常使(shi)用電(dian)源(yuan)濾波器來抑(yi)制電(dian)源(yuan)線上的電(dian)磁干擾，保證(zheng)設(she)備獲得穩定、純凈的電(dian)源(yuan)
三、機器人手臂控制器常見問題與行業痛點洞察
技術瓶頸A 機器(qi)(qi)人(ren)(ren)手(shou)臂控制(zhi)(zhi)器(qi)(qi)的核(he)心部件(jian)和關鍵技(ji)術(shu)仍存在(zai)短缺問題，高性(xing)能伺服電機、減速(su)器(qi)(qi)、控制(zhi)(zhi)器(qi)(qi)等技(ji)術(shu)壁壘高，突破難度大，限制(zhi)(zhi)了機器(qi)(qi)人(ren)(ren)整(zheng)體性(xing)能的提升
技術瓶頸B 智(zhi)能化、感(gan)知(zhi)能力和(he)適應性仍有待提高。在復(fu)雜多變的工(gong)作環(huan)境(jing)中(zhong)，機器人手臂控制器難以快速、準確地感(gan)知(zhi)環(huan)境(jing)變化并做(zuo)出相應調(diao)整，無法(fa)滿足日益增長的多樣(yang)化應用(yong)需求
市場困境 目前機器人行業(ye)(ye)市(shi)(shi)場(chang)(chang)競爭(zheng)激烈，同質(zhi)化(hua)現象嚴重，許多(duo)企業(ye)(ye)為了(le)爭(zheng)奪市(shi)(shi)場(chang)(chang)份額，大打(da)(da)價格戰(zhan)，導(dao)致整個(ge)行業(ye)(ye)利潤空間被大幅(fu)壓縮，企業(ye)(ye)缺(que)乏足夠的(de)(de)(de)資金投入研發(fa)和創新，不利于行業(ye)(ye)的(de)(de)(de)健康(kang)發(fa)展(zhan)；機器人企業(ye)(ye)在市(shi)(shi)場(chang)(chang)開拓(tuo)方面面臨諸(zhu)多(duo)困(kun)難，一方面，對市(shi)(shi)場(chang)(chang)需(xu)求的(de)(de)(de)了(le)解不夠深入，產品與市(shi)(shi)場(chang)(chang)實際(ji)需(xu)求存在一定偏(pian)差(cha)；另(ling)一方面，缺(que)乏有(you)效的(de)(de)(de)營銷(xiao)策略，難以打(da)(da)開新的(de)(de)(de)市(shi)(shi)場(chang)(chang)和客戶(hu)群體，限(xian)制了(le)企業(ye)(ye)的(de)(de)(de)發(fa)展(zhan)規模和速度(du)
四、為機器人手臂控制器賦能

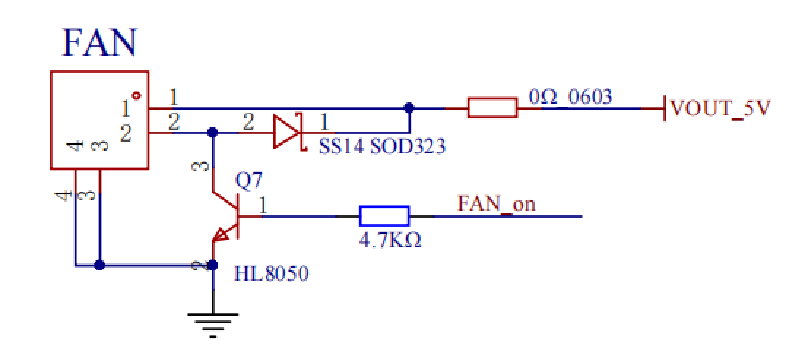

風扇模塊解決方案 , 針對(dui)機(ji)器人手臂控制(zhi)器的(de)風(feng)扇(shan)(shan)(shan)模塊，采用高效散(san)(san)熱設(she)計理念，選用高性(xing)(xing)能(neng)(neng)的(de)風(feng)扇(shan)(shan)(shan)組件，確保在機(ji)器人手臂控制(zhi)器運(yun)行過程中能(neng)(neng)夠快速、有效地散(san)(san)發熱量(liang), 通過優化風(feng)扇(shan)(shan)(shan)的(de)轉(zhuan)速控制(zhi)算法，實現根據控制(zhi)器的(de)溫度實時調(diao)節風(feng)扇(shan)(shan)(shan)轉(zhuan)速，既(ji)能(neng)(neng)保證(zheng)良好(hao)的(de)散(san)(san)熱效果，又(you)能(neng)(neng)降低(di)風(feng)扇(shan)(shan)(shan)運(yun)行產生(sheng)的(de)噪音和(he)能(neng)(neng)耗，提高系統的(de)穩定(ding)性(xing)(xing)和(he)可靠性(xing)(xing);音特電子能(neng)(neng)夠提供SS14 ，HL8050

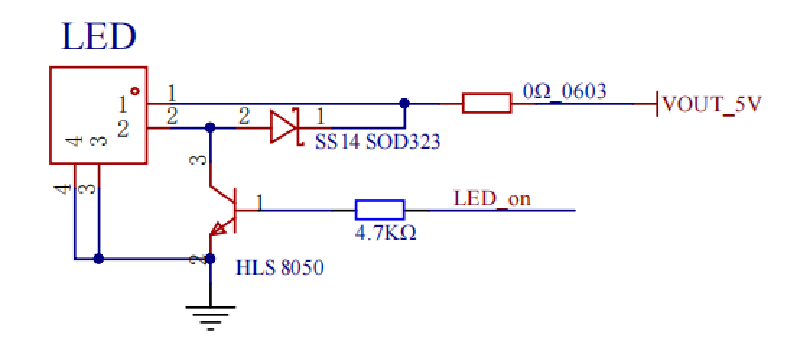

在LED顯示模塊方面，提供高(gao)亮度(du)、高(gao)對比度(du)的LED顯示(shi)(shi)屏，能(neng)夠清晰地展示(shi)(shi)機器人手臂控制(zhi)器的各種(zhong)運(yun)行狀態信息(xi)，如工(gong)作模式、故障報警等,確保LED顯示(shi)(shi)屏的顯示(shi)(shi)效果穩定，延長顯示(shi)(shi)屏的使用壽命,音特電(dian)子(zi)能(neng)夠提供 SS14 、HL8050

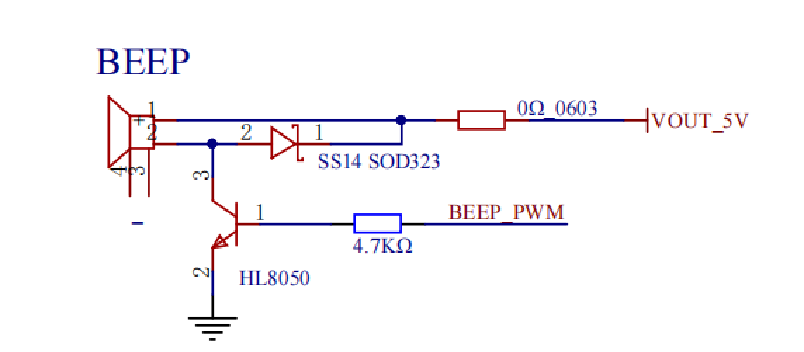

對于BEEP蜂鳴器模塊，使(shi)其在機器(qi)人手臂控制(zhi)器(qi)出(chu)現異(yi)常情況時(shi)，能夠(gou)及(ji)時(shi)、準確(que)地發出(chu)警報(bao)聲(sheng)，引起操作人員的注意(yi)，為操作人員提供明(ming)確(que)的故障提示，便于及(ji)時(shi)采取相應的處(chu)理措施；音特(te)電子能夠(gou)提供SS14 ,HL8050

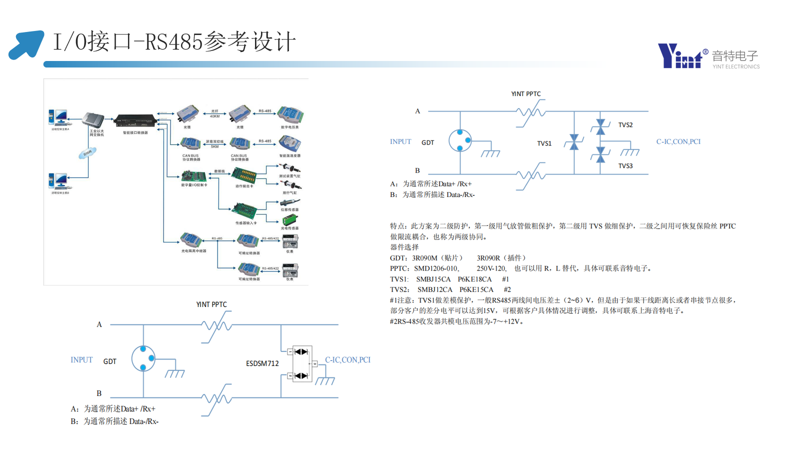

RS485通訊模塊具(ju)備(bei)高抗干擾能力，采用先進的差分信號傳(chuan)輸技術，有(you)效(xiao)減(jian)少信號傳(chuan)輸過程中的干擾，確保數據傳(chuan)輸的準確性和(he)穩(wen)定(ding)性
; CMZ2012-121T 共模電感，提高EMI性能
PWR4018A221M 提(ti)高電源的品(pin)質
ESDSM712 靜電保護，確(que)保安裝拔插過(guo)程的靜電干擾

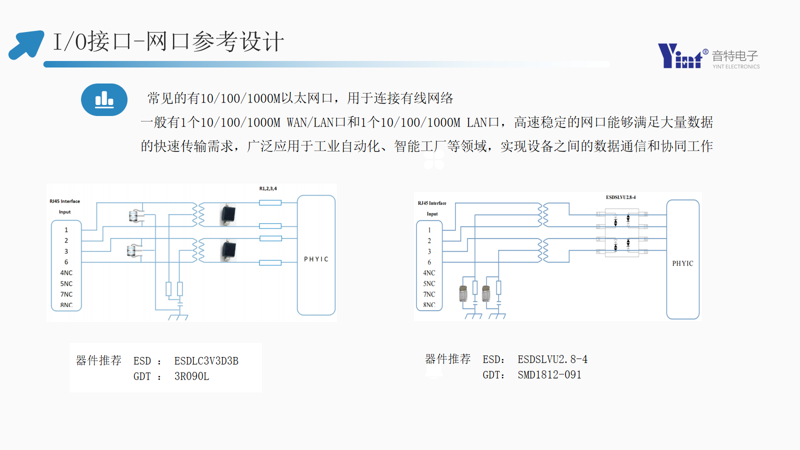

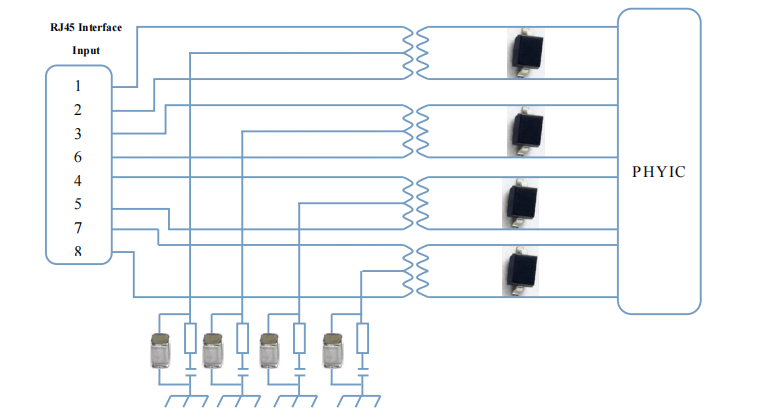

以太網通訊模塊提供(gong)高速(su)的網(wang)(wang)(wang)絡(luo)連接，采用先進的網(wang)(wang)(wang)絡(luo)芯(xin)片(pian)和優化的網(wang)(wang)(wang)絡(luo)驅(qu)動程(cheng)序，確保機器(qi)人手臂控制器(qi)能夠(gou)快速(su)、穩定地接入(ru)以(yi)太網(wang)(wang)(wang)，具(ju)備網(wang)(wang)(wang)絡(luo)自(zi)適應功能，可自(zi)動識別網(wang)(wang)(wang)絡(luo)環(huan)境(jing)并調整通(tong)信參數(shu)，實現與不同網(wang)(wang)(wang)絡(luo)設備的無縫對接。同時(shi)，支持多種網(wang)(wang)(wang)絡(luo)協(xie)議，滿足不同應用場景下(xia)的數(shu)據傳輸需(xu)求(qiu)很重要(yao)
GDT/SMD1812-091
或者 GDT/3R090-8L
區別在于(yu)第二級防護，由于(yu)千兆網的傳輸速率更快，對寄生電容(rong)值得要求更高(gao)，一般推薦 2pF 以(yi)下，差分電
壓百兆千兆也(ye)有不同(tong)，故第二級(ji)保護(hu)使用的器件(jian)也(ye)和百兆網不同(tong)。音特推薦使用電容只有 0.8pF 的
ESDLC3V3D3B，封(feng)裝為(wei) SOD323,或者使(shi)用音特電(dian)子專為(wei)千兆網絡定(ding)制的(de) ESDSLVU2.8-4H,封(feng)裝為(wei) SOP-8,使(shi)用方
法和百兆網上的 ESDSLVU2.8-4 一樣

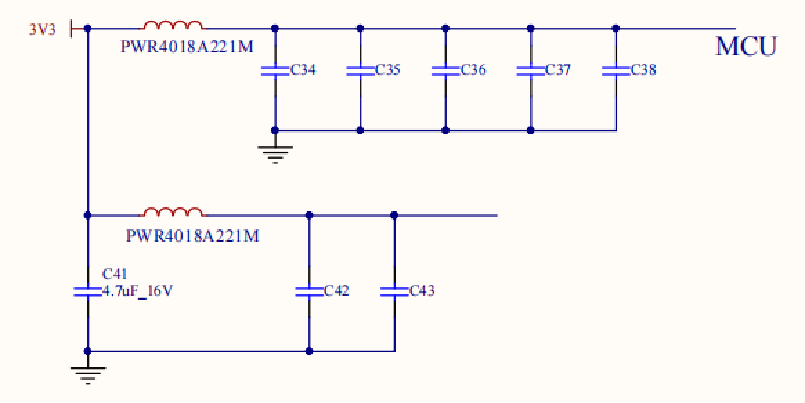

在MCU處理器模塊方面，除了(le)選用高性(xing)能(neng)、低功(gong)耗(hao)的(de)MCU芯片，具備(bei)強大(da)的(de)數據處理能(neng)力(li)和豐(feng)富的(de)外設資源，能(neng)夠快速響應各種(zhong)控制(zhi)指令，實現對(dui)機器人手臂的(de)精(jing)確(que)控制(zhi)，對(dui)于MCU的(de)電(dian)源供電(dian)電(dian)源也很關鍵
音特(te)電子提供 PWR4018A221M 濾(lv)波(bo)電感
致(zhi)力成(cheng)為全(quan)球 EMC電磁兼(jian)容技術(shu)方案及器(qi)件供應商(shang) yxgc.net
?
一 國內及國際行業標準
1.1 工業互聯(lian)(lian)網(wang)邊(bian)(bian)(bian)緣(yuan)計算 邊(bian)(bian)(bian)緣(yuan)網(wang)關(guan)(guan)管(guan)理接口(kou)要求(qiu)》（YD/T 6119 - 2024）自2025年(nian)4月1日實施，它規定了工業互聯(lian)(lian)網(wang)邊(bian)(bian)(bian)緣(yuan)網(wang)關(guan)(guan)的北向接口(kou)技術要求(qiu)，包(bao)括(kuo)網(wang)元管(guan)理接口(kou)和虛擬(ni)化(hua)資源管(guan)理接口(kou)要求(qiu)，適用于邊(bian)(bian)(bian)緣(yuan)網(wang)關(guan)(guan)節點與(yu)邊(bian)(bian)(bian)緣(yuan)云(yun)的交互和通信(xin)，為二者之間的順(shun)暢溝(gou)通奠定了基礎
1.2 《工業互聯網邊緣(yuan)計算(suan) 邊緣(yuan)節(jie)點(dian)模(mo)型(xing)與要求 邊緣(yuan)控(kong)制(zhi)(zhi)器(qi)(qi)》規范了邊緣(yuan)計算(suan)節(jie)點(dian)中(zhong)的邊緣(yuan)控(kong)制(zhi)(zhi)器(qi)(qi)的模(mo)型(xing)與要求，確保邊緣(yuan)控(kong)制(zhi)(zhi)器(qi)(qi)在整個系統中(zhong)穩定(ding)運行，準(zhun)確執行控(kong)制(zhi)(zhi)任務
1.3 《工業互聯網邊(bian)(bian)(bian)緣(yuan)(yuan)計算 邊(bian)(bian)(bian)緣(yuan)(yuan)節點模(mo)型與(yu)要(yao)求 邊(bian)(bian)(bian)緣(yuan)(yuan)云》對(dui)邊(bian)(bian)(bian)緣(yuan)(yuan)計算節點中的邊(bian)(bian)(bian)緣(yuan)(yuan)云的模(mo)型與(yu)要(yao)求進行了(le)規范(fan)，使(shi)得(de)邊(bian)(bian)(bian)緣(yuan)(yuan)云能夠高效(xiao)地存儲(chu)和處理數據，為邊(bian)(bian)(bian)緣(yuan)(yuan)計算提供(gong)強大的支撐
1.4 《工(gong)業(ye)互聯(lian)網(wang)邊緣(yuan)計算 邊緣(yuan)網(wang)關(guan)(guan)技(ji)術要求及測試方法》規定了工(gong)業(ye)互聯(lian)網(wang)邊緣(yuan)網(wang)關(guan)(guan)的(de)技(ji)術要求及測試方法等內容，為(wei)邊緣(yuan)網(wang)關(guan)(guan)的(de)研發(fa)、生(sheng)產(chan)和檢(jian)測提供(gong)了明確的(de)標(biao)準
1.5 《T/JSPAA 006 - 2024工(gong)業(ye)互(hu)聯網(wang)邊緣計(ji)算(suan)網(wang)關技術要(yao)求》作為中國團體(ti)標準(zhun)，規定了工(gong)業(ye)互(hu)聯網(wang)邊緣計(ji)算(suan)網(wang)關參(can)考架構，以及硬件(jian)功能(neng)、軟件(jian)基本功能(neng)等方面的(de)要(yao)求，從多個維(wei)度(du)保障了邊緣計(ji)算(suan)網(wang)關的(de)質量和性能(neng)
國內與國際標準對比
1.6 在國際(ji)上電磁兼容(rong)性測(ce)試標(biao)(biao)(biao)(biao)準(zhun)(zhun)主要有(you)IEC標(biao)(biao)(biao)(biao)準(zhun)(zhun)、ISO標(biao)(biao)(biao)(biao)準(zhun)(zhun)、EN標(biao)(biao)(biao)(biao)準(zhun)(zhun)、FCC標(biao)(biao)(biao)(biao)準(zhun)(zhun)、CISPR標(biao)(biao)(biao)(biao)準(zhun)(zhun)、MIL - STD標(biao)(biao)(biao)(biao)準(zhun)(zhun)等。其中IEC標(biao)(biao)(biao)(biao)準(zhun)(zhun)是關于(yu)電磁兼容(rong)性的國際(ji)標(biao)(biao)(biao)(biao)準(zhun)(zhun)，為全球電磁兼容(rong)測(ce)試提供了通(tong)用的準(zhun)(zhun)則
1.7 不同地區的標(biao)(biao)準(zhun)在具體要求和側(ce)重點上存在差異，例如EN標(biao)(biao)準(zhun)是(shi)歐洲標(biao)(biao)準(zhun)，對設(she)備(bei)的電磁兼容性要求較為嚴格，在輻射放射測(ce)試、傳導抗擾測(ce)試等方(fang)面都有(you)詳細(xi)的限(xian)值規定；而FCC標(biao)(biao)準(zhun)是(shi)美國標(biao)(biao)準(zhun)，更(geng)注(zhu)重設(she)備(bei)對美國本土(tu)電磁環(huan)境的適應(ying)性
1.8 了(le)解國際標準差(cha)異，有助于邊緣計算網(wang)關在全(quan)球市(shi)場的推廣和(he)應用，滿足不(bu)同地(di)區客戶的需求，確保產品(pin)在國際市(shi)場上的競(jing)爭力
二 EMC電磁兼容標準解讀
2.1 傳導(dao)放(fang)射測(ce)試（CE）傳導(dao)放(fang)射測(ce)試主要測(ce)試設(she)備通過(guo)電(dian)源線或(huo)信號(hao)線等傳導(dao)途徑向外部發射的(de)電(dian)磁干(gan)擾信號(hao)。限值根據不同(tong)頻(pin)率范圍有具體規定(ding)，如EN55011等標(biao)準中有詳細(xi)要求。在低頻(pin)段，限值相對(dui)寬松，但隨(sui)著頻(pin)率升高，限值逐漸嚴格，以確保(bao)設(she)備不會對(dui)周(zhou)圍的(de)電(dian)子設(she)備產生過(guo)大的(de)干(gan)擾
2.2 輻(fu)(fu)射(she)放射(she)測(ce)試（RE）輻(fu)(fu)射(she)放射(she)測(ce)試檢測(ce)設備向周(zhou)圍空間輻(fu)(fu)射(she)的電(dian)磁(ci)干擾信(xin)號強度(du)。不(bu)同(tong)頻段有相應的輻(fu)(fu)射(she)限值標準，如EN55011對(dui)不(bu)同(tong)產品在不(bu)同(tong)距離下的輻(fu)(fu)射(she)發射(she)有明(ming)確(que)限制。對(dui)于靠(kao)近人體使用的設備，其輻(fu)(fu)射(she)限值要求更為嚴格，以保障人體健康
三 內部核心模塊
處理器模塊 是邊(bian)緣(yuan)計(ji)算網(wang)關(guan)的(de)(de)核(he)心模塊之一(yi)，它完成數據處(chu)(chu)理(li)、協議解析、邊(bian)緣(yuan)計(ji)算等(deng)核(he)心任(ren)務。CPU、GPU、ARM處(chu)(chu)理(li)器(qi)，具有強大的(de)(de)計(ji)算能(neng)力(li)，能(neng)夠快速(su)處(chu)(chu)理(li)大量的(de)(de)數據，滿足邊(bian)緣(yuan)計(ji)算對實(shi)時(shi)性和高(gao)效性的(de)(de)要求(qiu)，為(wei)整個網(wang)關(guan)的(de)(de)穩定運(yun)行(xing)提供(gong)了有力(li)支持
存儲模塊 包括(kuo)內(nei)存(cun)(cun)(cun)(cun)(cun)和外存(cun)(cun)(cun)(cun)(cun)，用于(yu)暫存(cun)(cun)(cun)(cun)(cun)和長(chang)期存(cun)(cun)(cun)(cun)(cun)儲(chu)數(shu)據(ju)、程(cheng)(cheng)序等(deng)。如DDR3內(nei)存(cun)(cun)(cun)(cun)(cun)能夠快速讀(du)寫數(shu)據(ju)，為處理器提供(gong)高效的數(shu)據(ju)支持，保證系統的運(yun)(yun)行(xing)速度(du)；eMMC閃存(cun)(cun)(cun)(cun)(cun)則適合(he)長(chang)期存(cun)(cun)(cun)(cun)(cun)儲(chu)數(shu)據(ju)和程(cheng)(cheng)序，即(ji)使在斷電情況下，數(shu)據(ju)也(ye)不(bu)會丟失(shi)，確(que)保了網(wang)關運(yun)(yun)行(xing)的穩定性和數(shu)據(ju)的安全(quan)性
通信模塊實(shi)(shi)現與外部設(she)(she)備或(huo)網絡(luo)的(de)連接(jie)(jie)，它包(bao)含(han)有(you)線(xian)以太(tai)網模(mo)塊(kuai)(kuai)、4G/5G通信(xin)(xin)模(mo)塊(kuai)(kuai)、Wi - Fi模(mo)塊(kuai)(kuai)、藍(lan)牙模(mo)塊(kuai)(kuai)等。有(you)線(xian)以太(tai)網模(mo)塊(kuai)(kuai)提供穩(wen)定(ding)高(gao)(gao)速的(de)網絡(luo)連接(jie)(jie)，適(shi)用(yong)于(yu)(yu)對數據傳輸速度和穩(wen)定(ding)性要求較高(gao)(gao)的(de)場景；4G/5G通信(xin)(xin)模(mo)塊(kuai)(kuai)則使網關能(neng)夠實(shi)(shi)現遠(yuan)(yuan)程無線(xian)通信(xin)(xin)，方便(bian)在(zai)移動場景或(huo)偏遠(yuan)(yuan)地區使用(yong)；Wi - Fi模(mo)塊(kuai)(kuai)和藍(lan)牙模(mo)塊(kuai)(kuai)則用(yong)于(yu)(yu)短距離無線(xian)通信(xin)(xin)，便(bian)于(yu)(yu)連接(jie)(jie)周邊的(de)智能(neng)設(she)(she)備，實(shi)(shi)現數據的(de)交互和共享
電源管理模塊負責將輸入(ru)電源(yuan)轉換為各模(mo)塊所需的(de)穩(wen)(wen)定電壓，并(bing)進(jin)行(xing)電源(yuan)分配和管理。有的(de)還具(ju)備電源(yuan)反(fan)接保(bao)護等功(gong)能，確(que)保(bao)在電源(yuan)接入(ru)錯誤時，不會對(dui)網(wang)關設備造成損壞(huai)，保(bao)障了設備的(de)安(an)全(quan)穩(wen)(wen)定運(yun)行(xing)，延(yan)長了設備的(de)使用(yong)壽命
傳感器接口模塊用(yong)(yong)于連接(jie)(jie)各類(lei)傳(chuan)感(gan)器(qi)，實現數(shu)據采集。如GPIO、ADC、IIC、UART、PWM、SPI等接(jie)(jie)口，每(mei)種接(jie)(jie)口都有(you)其獨特的(de)功能和適用(yong)(yong)場景。GPIO接(jie)(jie)口可用(yong)(yong)于連接(jie)(jie)簡單(dan)的(de)數(shu)字傳(chuan)感(gan)器(qi)，實現基本的(de)信號(hao)輸入輸出；ADC接(jie)(jie)口則用(yong)(yong)于將模擬信號(hao)轉換為數(shu)字信號(hao)，便于處理器(qi)處理，適用(yong)(yong)于連接(jie)(jie)溫度、壓力等模擬傳(chuan)感(gan)器(qi)
安全模塊保障設(she)(she)備(bei)(bei)和數(shu)(shu)據(ju)(ju)的(de)安(an)全，它包括加(jia)(jia)密(mi)芯(xin)片(pian)、安(an)全認證模(mo)塊等。加(jia)(jia)密(mi)芯(xin)片(pian)對數(shu)(shu)據(ju)(ju)進(jin)行(xing)加(jia)(jia)密(mi)處理，防止數(shu)(shu)據(ju)(ju)在傳輸和存儲過程中被竊取或篡改；安(an)全認證模(mo)塊則(ze)對訪問設(she)(she)備(bei)(bei)的(de)用戶進(jin)行(xing)身份認證，確保只(zhi)有授權用戶才能訪問設(she)(she)備(bei)(bei)和數(shu)(shu)據(ju)(ju)，保護(hu)了設(she)(she)備(bei)(bei)和數(shu)(shu)據(ju)(ju)的(de)安(an)全性

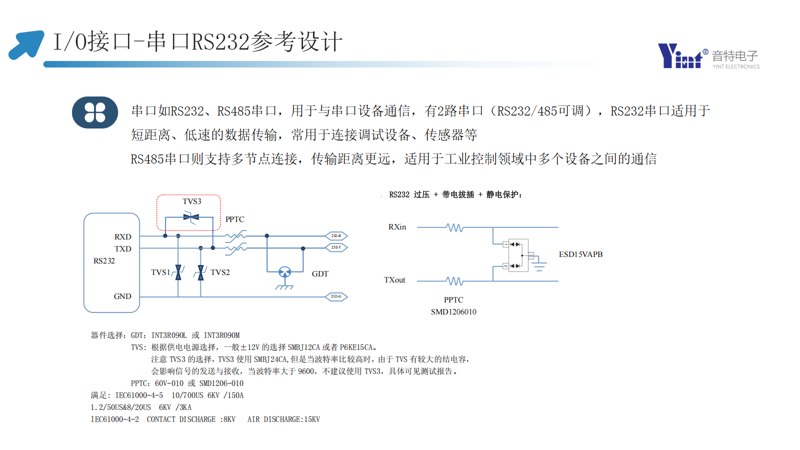

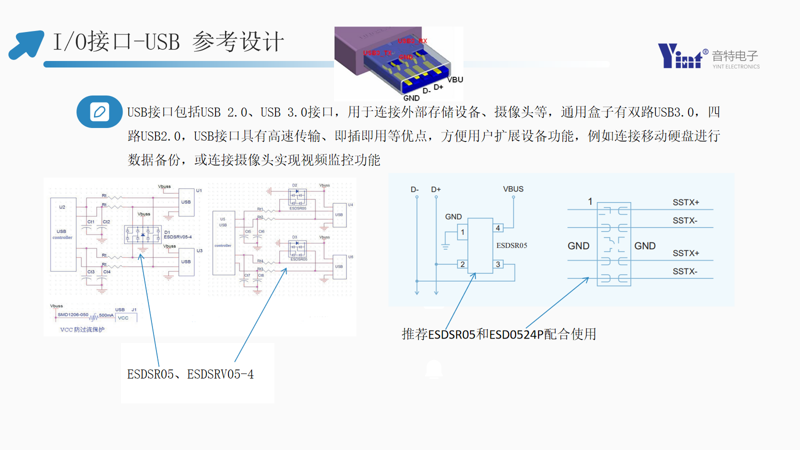

四 I/O接口類型及應用
五 供電電壓
常見的(de)(de)供(gong)電(dian)電(dian)壓有(you)DC 12V、DC 24V、DC 48V等。通常采用DC12V電(dian)源適配(pei)器供(gong)電(dian)，這(zhe)種電(dian)壓適用于一(yi)些小型設(she)備(bei)或(huo)對功耗要求較(jiao)低的(de)(de)場景；寬范(fan)(fan)圍支持DC輸入電(dian)壓12/24/48 VDC（9.6 ~ 60 VDC）且有(you)兩路(lu)(lu)冗余(yu)電(dian)源輸入，寬電(dian)壓范(fan)(fan)圍和冗余(yu)電(dian)源設(she)計使其(qi)能適應更(geng)復(fu)雜的(de)(de)工作(zuo)環境，保(bao)障設(she)備(bei)在不同供(gong)電(dian)條(tiao)件下的(de)(de)穩(wen)定運行，即(ji)使一(yi)路(lu)(lu)電(dian)源出現故障，另一(yi)路(lu)(lu)電(dian)源仍(reng)可保(bao)證設(she)備(bei)正常工作(zuo)
六 EMC參考電路
整流單元：將工頻交流電源轉換為直流電源，通常由二極管或晶閘管組成
濾波單元：用于平滑整流后的直流電壓，減少電壓紋波，一般由電容、電感等元件構成
逆變單(dan)元(yuan)：把直流功率變換為所需頻率的交流功率，以驅動電機，主要由 IGBT 等功率開關器件組成
運算電路：對外部輸入的速度、轉矩等指令與檢測電路反饋的電流、電壓信號進行比較運算，確定逆變器的輸出電壓和頻率
電壓、電流檢測(ce)電路：與主回路電位隔離，實時檢測主電路的電壓、電流等參數，為控制和保護提供依據
驅動(dong)電路：將控制信號放大，驅動主電路中的功率器件，使其按照控制要求導通和關斷
速度檢測(ce)電路(lu)：以安裝在電機軸上的速度檢測器的信號為速度反饋，送入運算回路實現速度閉環控制
保(bao)護(hu)電(dian)路：監測主電路的電壓、電流等參數，當出現過載、過壓、過流、過熱等異常情況時，及時采取保護措施，防止設備損壞
通信接口模塊(kuai)：實現變頻器與上位機、PLC 或其他設備之間的通信，常見的接口有 RS485、RS232、Ethernet、CAN 總線等，可用于參數設置、狀態監控和遠程控制等
參數設置與存儲模塊：用于存儲和設置變頻器的各種參數，如電機參數、運行參數、保護參數等，用戶可通過操作面板或通信接口進行參數修改和調整
問題(ti)表現：變頻器產生的高頻干擾信號通過電源線傳導，影響同一電源網絡中的其他設備，導致設備工作異常、出現誤動作等
解決方法：在變頻器輸入端安裝電源濾波器，抑制高頻干擾信號的傳導；使用隔離變壓器，將變頻器電源與其他設備電源隔離；合理布線，避免電源線與信號線平行敷設，減少電磁耦合
問題(ti)表現：變頻器的功率器件在開關過程中會產生電磁輻射，干擾周圍的電子設備，如影響附近的傳感器、PLC 等設備的正常工作
解決方(fang)法：將變頻器安裝在金屬屏蔽柜內，并確保屏蔽柜良好接地；對變頻器的信號線纜采用屏蔽線，并將屏蔽層兩端接地；合理布置設備位置，增大變頻器與其他敏感設備的距離
問題表現(xian)：接地不良會導致變頻器的電位不穩定，產生接地環路電流，引入干擾信號，同時也會影響設備的安全性能，可能使電機運行異常、變頻器出現故障等
解決方法：確保變頻器有獨立、可靠的接地系統，接地電阻符合要求；采用單點接地或多點接地方式，根據實際情況優化接地布局；避免不同類型的接地相互干擾，如信號地、電源地和保護地要分開
問題(ti)表現(xian)：干擾信號通過變頻器的輸入輸出信號線傳導，導致信號失真、控制不準確，使電機運行不穩定或出現誤動作
解決方法：對信號線進行合理布線，與電源線保持一定距離，避免平行走線；在信號線上安裝共模電感、磁珠等濾波元件，抑制共模和差模干擾；對信號接口進行隔離和濾波處理，如采用光電隔離器等
問題表現：靜電可能通過變頻器的輸入輸出接口、外殼等部位放電，損壞內部電子元件，導致變頻器故障，如控制芯片損壞、功率器件失效等
解決方(fang)法：在輸入輸出接口電路中增加靜電保護元件，如靜電放電二極管等；對變頻器的外殼進行防靜電處理，采用防靜電材料；操作人員在接觸設備時，應佩戴防靜電手環等防護用品，避免人體靜電對設備造成損害
問(wen)題表現：電源中的紋波、尖峰、浪涌等干擾信號可能導致控制器工作異常，出現脈沖信號輸出不穩定、電機運行不平穩等現象
解決方法：安裝電源濾波器，濾除電源中的高頻干擾信號；使用隔離變壓器，將步進控制體系的電源與其他設備的電源隔離；配備浪涌保護器，防止雷擊等瞬間高壓對設備造成損壞
問題(ti)表現：周圍的強電磁場輻射可能影響脈沖信號的傳輸和位置反饋信號的準確性，導致電機運行出現偏差、控制系統誤動作等
解決方(fang)法：將控制器和驅動器安裝在金屬屏蔽柜內；對脈沖信號線和位置反饋信號線采用雙絞屏蔽線，并確保屏蔽層良好接地；合理布置設備位置，避免將步進控制體系暴露在強輻射源附近
問題表現：干擾信號通過電源線、信號線等傳導到控制體系內部，引起系統故障，如控制器誤判指令、驅動器輸出異常等
解(jie)決方法：對電源線和信號線進行合理布線，避免強電和弱電線路并行；在電源線和信號線上安裝共模電感、差模電感等元件，抑制傳導干擾；對信號接口進行隔離和濾波處理
問題表現(xian)：接地不良可能導致設備的電位不穩定，產生接地環路電流，引入干擾信號，還可能影響設備的安全性能，導致電機運行異常、控制器死機等問題
解決方法：確保步進控制體系有獨立、可靠的接地系統，接地電阻應符合要求；將信號地、電源地、保護地分開，避免不同類型的接地相互干擾；采用多點接地或單點接地的方式，根據實際情況優化接地布局
問題表現(xian)：靜電可能通過控制器、驅動器的輸入輸出接口、外殼等部位放電，損壞內部電子元件，導致設備故障，如脈沖信號發生器損壞、位置傳感器失效等
解決方法：在輸入輸出接口電路中增加靜電保護元件，如靜電放電二極管等；對設備的外殼進行防靜電處理，采用防靜電材料；操作人員在接觸設備時，應佩戴防靜電手環等防護用品
芯(xin)片交換(huan)器(qi)：核心部件，負責數據包的轉發與處理，支持多種網絡協議和數據通信方式，決定網絡的數據吞吐能力和效率
處理器（CPU）：運算和控制核心，承擔路由表查找、數據包轉發等計算任務，多核處理器可同時處理多任務，提高數據處理速度和效率
端口：常見有 RJ45 端口、光口、SFP 端口、SFP + 端口、QSFP + 端口、USB 端口、Console 端口等，用于連接不同設備，實現數據交換
背(bei)板：提供業務接口和數據轉發聯系的通道，背板帶寬是評估交換機性能的重要指標。
內存（RAM）：為 CPU 運算提供動態存儲空間，存儲正在運行的程序和當前數據，具有緩存功能，可提高整體性能
閃存（Flash）：用于永久性保存配置文件、系統軟件和其他重要數據，確保交換機斷電后數據不丟失
管理(li)與監控模塊：用于遠程管理和監控交換機的運行狀態，可進行配置管理、性能監測、故障診斷等操作，確保交換機穩定運行
附(fu)加(jia)功能模(mo)塊：如支持 VLAN（虛擬局域網）、QoS（服務質量）等功能，可根據具體需求為交換機增加相應的額外功能，提升其性能和功能多樣性
問題表現：工業交換機產生的高頻干擾信號通過電源線傳導，對同一電源網絡中的其他設備造成干擾，使其工作異常
解決方(fang)法：在電源輸入端安裝電源濾波器，抑制高頻干擾信號；采用隔離變壓器，將交換機電源與其他設備電源隔離；合理布線，避免電源線與信號線平行敷設
問題表(biao)現：交換機內部的電子元件和電路在工作時會產生電磁輻射，干擾周圍的電子設備，影響其正常工作
解決方法(fa)：將交換機安裝在金屬屏蔽柜內，并確保屏蔽柜良好接地；對信號線纜采用屏蔽線，并將屏蔽層兩端接地；合理布置設備位置，增大與其他敏感設備的距離
問(wen)題表現：接地不良會導致交換機電位不穩定，產生接地環路電流，引入干擾信號，影響設備的正常運行和安全性。
解(jie)決(jue)方(fang)法：確保交換機有獨立、可靠的接地系統，接地電阻符合要求；采用單點接地或多點接地方式，根據實際情況優化接地布局；避免不同類型的接地相互干擾
問題表現：干擾信號通過交換機的輸入輸出信號線傳導，導致信號失真、數據傳輸錯誤，影響網絡通信質量
解(jie)決(jue)方(fang)法(fa)：對信號線進行合理布線，與電源線保持一定距離，避免平行走線；在信號線上安裝共模電感、磁珠等濾波元件，抑制共模和差模干擾；對信號接口進行隔離和濾波處理
問(wen)題表(biao)現：靜電可能通過交換機的輸入輸出接口、外殼等部位放電，損壞內部電子元件，導致交換機故障
解決方法：在輸入輸出接口電路中增加靜電保護元件，如靜電放電二極管等；對交換機的外殼進行防靜電處理，采用防靜電材料；操作人員在接觸設備時，應佩戴防靜電手環等防護用品
電源模塊(kuai)：為伺服驅動器提供穩定的電能，確保其正常運行
控制(zhi)電(dian)路：接收、分析和處理來自外部的控制信號，根據預設算法輸出合適的電流信號給電機驅動器，實現對電動機的精確控制。通常采用專用 DSP 或 FPGA 芯片，負責復雜算法計算和指令處理
功率模塊：一般由 IGBT 或 MOS 管構成，將高電壓轉化為適合電機驅動的電壓，并將電流輸出到電機中，實現電能的高效轉換，驅動電機運轉
電流控制(zhi)器：根據需要調整電流的大小和方向，以實現對電機的精確控制，保證電機輸出所需的力和速度
問題表現：伺服驅動器產生的高頻干擾信號通過電源線傳導，影響同一電源網絡中的其他設備，導致設備工作異常、出現誤動作等
解(jie)決方(fang)法：在伺服驅動器輸入端安裝電源濾波器，抑制高頻干擾信號的傳導；使用隔離變壓器，將伺服驅動器電源與其他設備電源隔離；合理布線，避免電源線與信號線平行敷設，減少電磁耦合
問題表現：伺服驅動器的功率器件在開關過程中會產生電磁輻射，干擾周圍的電子設備，如影響附近的傳感器、PLC 等設備的正常工作
解決(jue)方法：將伺服驅動器安裝在金屬屏蔽柜內，并確保屏蔽柜良好接地；對伺服驅動器的信號線纜采用屏蔽線，并將屏蔽層兩端接地；合理布置設備位置，增大伺服驅動器與其他敏感設備的距離
問題表現：接地不良會導致伺服驅動器的電位不穩定，產生接地環路電流，引入干擾信號，同時也會影響設備的安全性能，可能使電機運行異常、伺服驅動器出現故障
解決方法：確保伺服驅動器有獨立、可靠的接地系統，接地電阻符合要求；采用單點接地或多點接地方式，根據實際情況優化接地布局；避免不同類型的接地相互干擾，如信號地、電源地和保護地要分開
問題表現：干擾信號通過伺服驅動器的輸入輸出信號線傳導，導致信號失真、控制不準確，使電機運行不穩定或出現誤動作
解(jie)決方法：對信號線進行合理布線，與電源線保持一定距離，避免平行走線；在信號線上安裝共模電感、磁珠等濾波元件，抑制共模和差模干擾；對信號接口進行隔離和濾波處理，如采用光電隔離器等
問題表現(xian)：靜電可能通過伺服驅動器的輸入輸出接口、外殼等部位放電，損壞內部電子元件，導致伺服驅動器故障，如控制芯片損壞、功率器件失效等
解(jie)決方法：在輸入輸出接口電路中增加靜電保護元件，如靜電放電二極管等；對伺服驅動器的外殼進行防靜電處理，采用防靜電材料；操作人員在接觸設備時，應佩戴防靜電手環等防護用品，避免人體靜電對設備造成損害
問題表現(xian)：電源中的紋波、尖峰、浪涌等干擾信號可能導致 PLC 工作異常，如程序運行錯誤、元件損壞等
解決(jue)方法：安裝電源濾波器，濾除電源中的高頻干擾信號；使用隔離變壓器，將 PLC 的電源與其他設備的電源隔離，減少電源之間的相互干擾；配備浪涌保護器，防止雷擊等瞬間高壓對 PLC 造成損壞
問題表現：周圍的強電磁場輻射可能影響 PLC 的正常工作，導致信號傳輸錯誤、程序運行不穩定等
解(jie)決方法：將 PLC 安裝在金屬屏蔽柜內，屏蔽外界的電磁輻射；對 PLC 的信號線采用雙絞屏蔽線，并確保屏蔽層良好接地；合理布置 PLC 與其他設備的位置，避免將 PLC 暴露在強輻射源附近
問(wen)題表現(xian)：干擾信號通過電源線、信號線等傳導到 PLC 內部，引起系統故障
解決方法(fa)：對電源線和信號線進行合理布線，避免強電和弱電線路并行，減少傳導耦合；在電源線和信號線上安裝共模電感、差模電感等元件，抑制傳導干擾
問題表(biao)現：接地不良可能導致 PLC 的電位不穩定，產生接地環路電流，引入干擾信號，還可能影響設備的安全性能
解(jie)決方法：確保 PLC 有獨立、可靠的接地系統，接地電阻應符合要求（一般≤4Ω）；將信號地、電源地、保護地分開，避免不同類型的接地相互干擾；采用多點接地或單點接地的方式，根據實際情況優化接地布局
問題表現(xian)：靜電可能通過 PLC 的輸入輸出接口、外殼等部位放電，損壞內部電子元件，導致設備故障
解決(jue)方法(fa)：在 PLC 的輸入輸出接口電路中增加靜電保護元件，如靜電放電二極管等；對 PLC 的外殼進行防靜電處理，采用防靜電材料；操作人員在接觸 PLC 設備時，應佩戴防靜電手環等防護用品，防止人體靜電對設備造成損害
相機：常見的有 CCD 相機和 CMOS 相機，將光信號轉換為電信號或數字信號，根據應用場景選擇不同分辨率、幀率、靈敏度的相機
鏡頭：根據焦距、光圈、景深等參數選擇合適的鏡頭，確保拍攝到清晰、完整的圖像，常見的有定焦鏡頭、變焦鏡頭等
光源：為拍攝提供充足的光線，包括高頻熒光燈、LED 燈等，不同的光源顏色、強度和角度會影響圖像質量
圖像(xiang)采集卡(ka)：將相機輸出的信號轉換為計算機能夠處理的數字信號，同時控制相機的參數，如觸發、曝光時間等
處理器：通常是計算機或專用的圖像處理芯片，對采集到的圖像數據進行處理、分析和識別，完成特征提取、目標定位等任務
機器人控制單(dan)元(yuan)：根據視覺系統的處理結果，控制工業機器人的動作，實現對目標的抓取、裝配等操作
通(tong)信(xin)接口：實現視覺設備與工業機器人、上位機或其他設備之間的數據傳輸和通信，常見的接口有以太網、USB、RS-232 等
圖像處(chu)理軟件：對采集到的圖像進行預處理、濾波、增強、分割等操作，提高圖像質量，為后續的分析和識別提供基礎
模式識別與深度(du)學習算法：用于目標識別、分類、定位等任務，如基于模板匹配、特征匹配的傳統模式識別算法，以及基于卷積神經網絡等的深度學習算法
問(wen)題表現：設備內部的電子元件和電路工作時產生電磁輻射，干擾周圍電子設備
解決方法：將設備安裝在金屬屏蔽柜內并良好接地；對信號線纜采用屏蔽線并將屏蔽層兩端接地；合理布置設備位置，增大與其他敏感設備的距離
問題表現：接地不良導致電位不穩定，產生接地環路電流，引入干擾信號
解決方(fang)法：確保設備有獨立、可靠的接地系統，接地電阻符合要求；采用單點接地或多點接地方式，優化接地布局
問題表現：干擾信號通過輸入輸出信號線傳導，導致信號失真、數據傳輸錯誤
解決方法：對信號線合理布線，與電源線保持距離，避免平行走線；在信號線上安裝共模電感、磁珠等濾波元件
問(wen)題表現(xian)：靜電通過設備的輸入輸出接口、外殼等部位放電，損壞內部電子元件
解決方法：在輸入輸出接口電路中增加靜電保護元件；對設備的外殼進行防靜電處理；操作人員佩戴防靜電手環等防護用品
