TSS 半導體放電是什么? 主要應用場合?
來源:音特電子 發布日期:2023-06-13 瀏覽次數:2698次
分享:

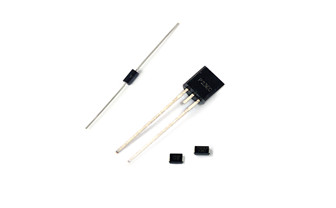

TSS半導體放電管(Transient Suppressing Semiconductor).也稱為TVS半導體放電管,是一種用于保護電子設備的被動電子元件。它可以限制瞬態電壓的幅值和斜率,從而保護電路中的其他元器件不受電壓瞬變的影響。以下是Tss半導體放電管的工作原理和應用:

1. 工作原理

TSS半導體放電管的工作原理基于鍺、硅等半導體材料的Zener效應和Avalanche效應。當電路中存在電壓瞬變,導致電壓值超過設定閾值時,Tss半導體放電管會發生Zener效應或Avalanche效應,可形成一個低阻抗通路,將電路中的電壓瞬變放到地或其他地方,以保護電路的穩定性和安全性。

2. 應用

TSS半導體放電管廣泛應用于各種電子設備中,包括計算機、通訊設備、消費電子、汽車電子等。以下是具體應用:

(1)電源線保護:TSS半導體放電管可用于保護電源線免受突發電磁干擾(EMI)和電源瞬變的影響。

(2)通信線保護:TSS半導體放電管可用于保護通信線路免受靜電放電(ESD)和電力瞬變的影響。

(3)傳感器保護:TSS半導體放電管可用于保護傳感器和測量設備不受靜電放電和浪涌電壓的影響。

(4)LED保護:TSS半導體放電管可用于保護LED燈免受靜電放電和瞬態電壓的影響。

(5)汽車電子保護:TSS半導體放電管可用于保護汽車電子系統免受靜電放電、閃電和浪涌電壓的影響。

(6)醫療電子設備保護:TSS半導體放電管可用于保護醫療電子設備免受靜電放電和電力瞬變的影響。

總之,TSS半導體放電管是一種可靠的電子元器件,可保護電路免受電壓瞬變的影響,提高產品的穩定性和安全性。
