硅半導體PN結是什么？
來源：音特電子 發布日期：2023-06-17 瀏覽次數：2813次
分享：

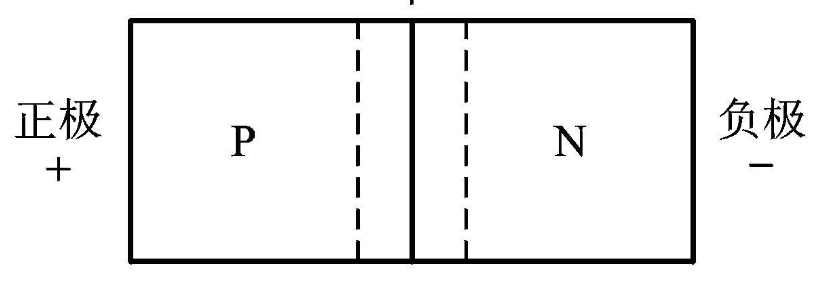

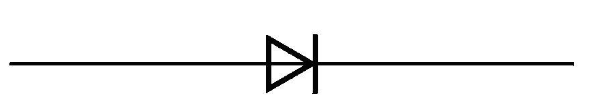

在硅半導體中，PN通常指的是正負“正極-負極”結構，即正極（P區）和負極（N區）之間的結構。  Positive    正      Negative  負

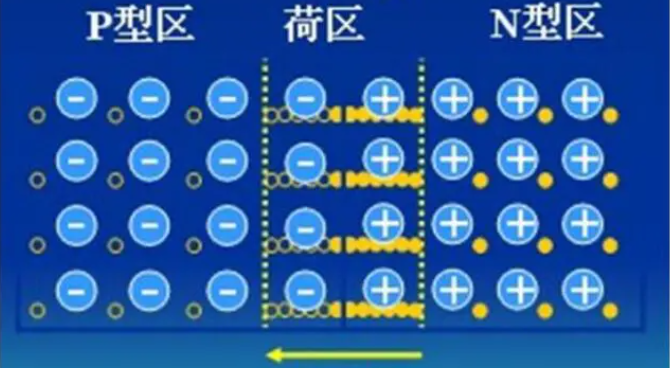

這種結構是由p型（正型）和n型（負型）半導體材料組成的。在這種結構中，P型半導體區的摻雜物含有正離子（如硼），而N型半導體區的摻雜物含有負離子（如磷或砷）。PN結構的英文縮寫為PN junction。











注意，這里的PN指的是結構而非縮寫含義的PN
