電路中的電子元件主要有二極管、三極管、可控硅和場效應管等，其中最常用的是二極管和三極管。正確判斷二極管、三極管的好壞是電工應該掌握的基本技能之一。
一、二極管的測量
1、通常用萬用表的Rx100Ω擋或Rx1kΩ擋來測量耐壓較低、電流較小的二極管。2、用萬用表的電阻擋測量2AP9型二極管的正、反向電阻時，應選擇Rx100Ω擋。如果二極管的正向電阻值在幾十歐至幾百歐，反向電阻值在幾千歐，則說明二極管是好的；如果兩次測得的電阻值都很大，則說明此二極管內部已斷路；如果電阻值都很小，甚至為零，說明二極管PN結擊穿或已短路。
二、三極管的測量
1、三極管放大能力的判斷方法

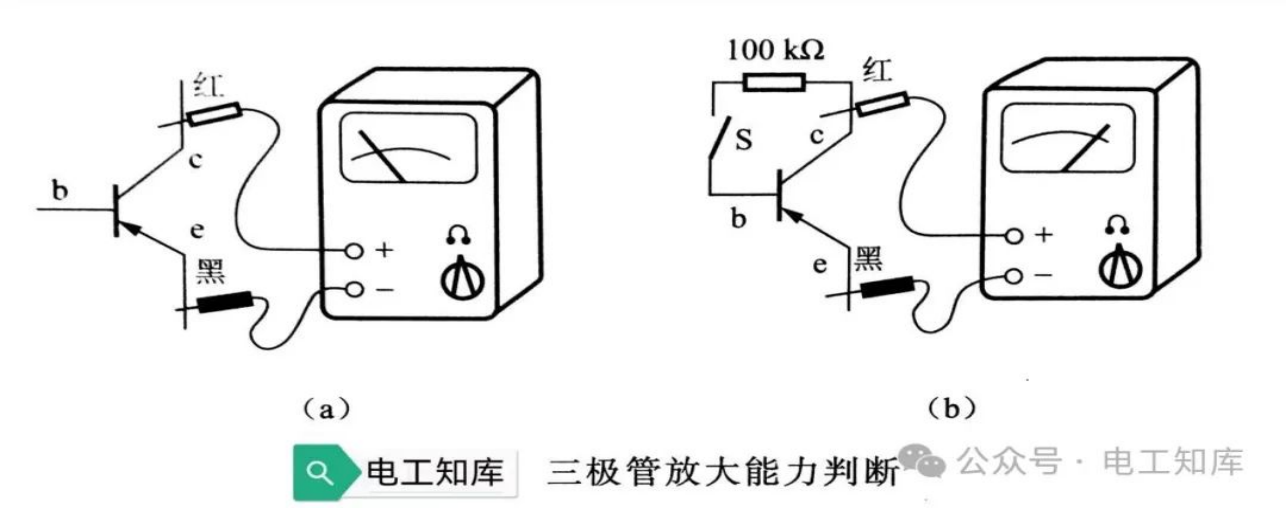

三極管主要起放大作用，三極管放大能力的判斷方法是：將萬用表調到Rx100Ω擋或Rx1kΩ擋，當測PNP型三極管時，紅表筆接集電極，黑表筆接發射極，測出的阻值一般應在幾千歐以上，然后在基極和集電極之間串接一個100kΩ的電阻，這時萬用表所測的阻值應明顯減小。變化越大，說明該三極管的放大能力越強；如果變化很小或根本沒有變化，則說明該三極管沒有放大能力或放大能力很弱。測量電路如下圖所示。
2、三極管基極和類型的判斷方法
1）測量鍺三極管用Rx100Ω擋，硅三極管用Rx1kΩ擋，先固定紅表筆與任意一只管腳接觸，黑表筆分別測量其余兩只管腳。看能否找到兩個小電阻，若不能，再將紅表筆移向其他管腳繼續測量，直至找到兩個小電阻為止。若固定紅表筆找不到兩個小電阻，可固定黑表筆繼續查找。
2）找到兩個小電阻后，固定表筆所用的管腳為基極。若固定的表筆為黑表筆，則三極管為NPN型；若固定的表筆為紅表筆，則該三極管為PNP型。
3、發射極和集電極的判斷方法
1）判斷c、e極電阻法用萬用表測量除基極以外的兩極電阻，交換表筆測兩次。
（1）如果是鍺三極管，以所測電阻較小的一次為準。若為PNP型三極管，黑表筆所接的為發射極，紅表筆所接的是集電極；若為NPN型三極管，黑表筆所接的為集電極，紅表筆所接的是發射極。（2）如果是硅三極管，以所測電阻較大的一次為準。若為PNP型三極管，黑表筆所接的為發射極，紅表筆所接的是集電極；若為NPN型三極管，黑表筆所接的為集電極，紅表筆所接的是發射極。
2）PN結正向電阻法用萬用表分別測量兩個PN結的正向電阻值，較大的為發射極，較小的為集電極。
3）手指接觸法用萬用表的兩支表筆與基極以外的兩只管腳接觸。（1）若為PNP型三極管，則用手指接觸基極與紅表筆所接的那一極，查看指針擺動情況，然后交換表筆測一次，以指針擺動幅度大的一次為準，紅表筆所接的為集電極；
（2）若為NPN型三極管，則用手指接觸基極與紅表筆所接的那一極，查看指針擺動情況，然后交換表筆測一次，以指針擺動幅度大的一次為準，黑表筆所接的為集電極。
4、簡易判斷方法
用萬用表Rx1kΩ電阻擋測量一只能正常放大的三極管，若用紅表筆接觸b極，黑表筆接觸另兩只管腳時，測得的電阻均較小，則該三極管是PNP型。用萬用表測得三極管任意兩極間的電阻均很小，說明該管的兩個PN結均被擊穿；若阻值為無窮大，則說明管子內部斷路；若阻值在幾萬歐以上，則說明穿透電流較小，管子能正常工作。
