Boost 電路中,選擇電感需要考慮以下幾個關鍵方面?
來源:音特電子 發布日期:2025-01-22 瀏覽次數:2079次
分享:

Boost 電路中,選擇電感需要考慮以下幾個關鍵方面電氣參數

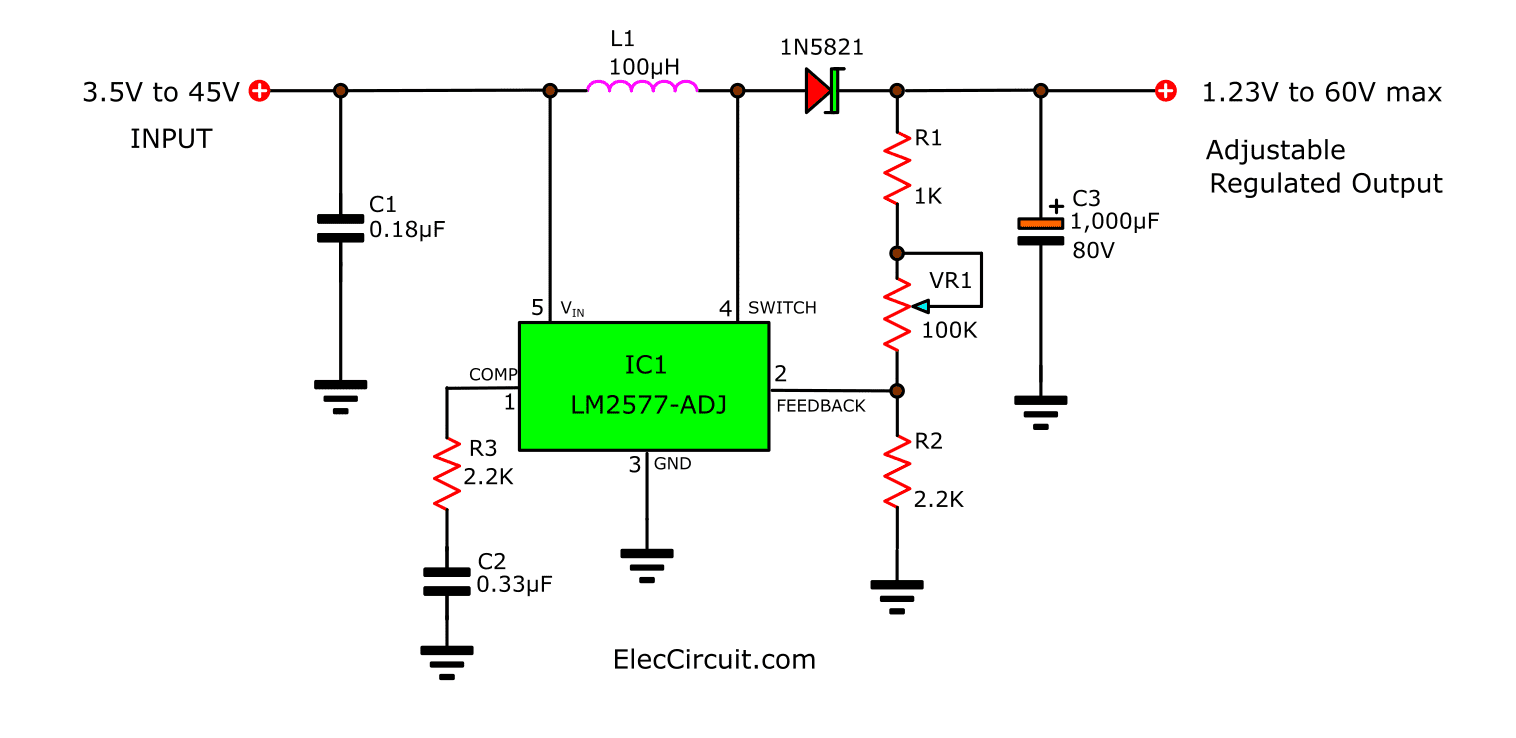

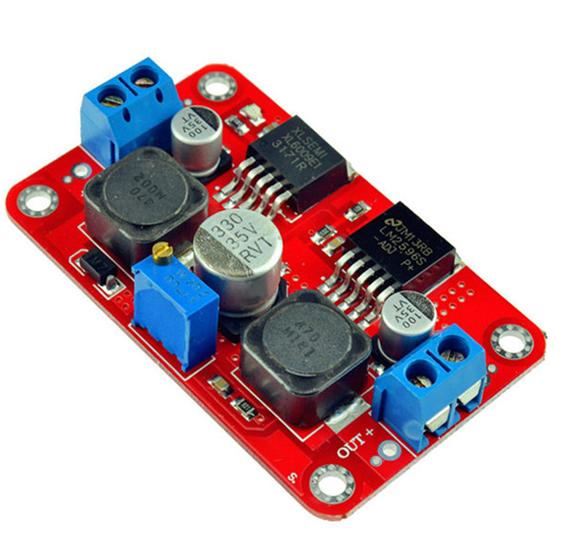

1.23V-to-60V-Adjustable-Regulated-supply-using-LM2577-ADJ.pngBoost-Converter-Circuit-Using-MC34063-IC.jpg



電感值:根據公式


  •  計算,其中是Vin輸入電壓,是Vout輸出電壓,VD是二極管正向壓降,Iout是輸出電流,f是開關頻率。通常,電感值越大,輸出電壓穩定性越好,但會增加體積和成本2
  • 電流參數
    • 額定電流:電感的額定電流要大于電路中的最大持續工作電流,一般建議選擇額定電流比電路最大電流大 20%-30% 的電感1
    • 飽和電流:電路中的峰值電流不能超過電感的飽和電流,通常要求飽和電流比電路最大電流大 20%-30%。
  • 直流電阻(DCR):DCR 會導致功率損耗,發熱增加,效率降低。應選擇 DCR 盡可能小的電感,以減少損耗1
  • 自諧振頻率(SRF):為保證電感在工作時呈現電感特性,Boost 電路的工作頻率應低于電感自諧振頻率的 10%。
  • 品質因數(Q 值):Q 值越高,電感的損耗越小,效率越高,但高 Q 值電感成本通常較高。

物理特性

  • 尺寸與封裝:根據電路板空間選擇合適尺寸和封裝的電感,貼片電感適用于高密度電路板,插件電感可用于對散熱要求高或需要大電感值的場合。
  • 磁芯材料:常見的有鐵氧體、鐵粉芯等。鐵氧體磁芯適用于高頻,具有低損耗、高磁導率;鐵粉芯能承受較大直流偏置電流。
  • 繞組
    • 匝數:匝數越多,電感值越大,但要考慮空間和成本限制,以及對電流承載能力的影響。
    • 線徑:線徑越粗,電流容量越大,可減小趨膚效應和導線電阻帶來的損耗。

其他因素

  • 成本與供應:在滿足性能要求的基礎上,考慮電感成本和供應商的信譽、供貨能力,選擇性價比高且供貨穩定的產品。
  • 溫度特性:若電路工作環境溫度變化大,要選擇溫度系數合適的電感,確保在不同溫度下性能穩定。
