?一、機器人手臂控制器行業標準剖析

GB/T 39004—2020《工業機器人電磁(ci)兼容設計規范(fan)》

GB/T 37283-2019 服(fu)務(wu)機器人 電磁兼容 通用標準 抗擾度要求和限值(zhi)

GB/T 39785-2021 服(fu)務(wu)機器人 機械(xie)安全(quan)評估與測試方法

GB/T 40014-2021 雙臂工業機器人(ren) 性(xing)能及(ji)其試驗方法

GB/T 40013-2021 服務機器人 電氣安全要(yao)求(qiu)及(ji)測試方(fang)法(fa)

GBZ 41046-2021 上肢康復(fu)訓(xun)練(lian)機(ji)器人 要求(qiu)和試驗(yan)方法(fa)

TGDCKCJH 013-2020 工(gong)業機器人(ren)伺服系統可靠性通用要求

TGDCKCJH 014-2020 工業機器人(ren)伺服系統可靠(kao)性(xing)仿真試驗規范(fan)

TGDCKCJH 015-2020 工業機器人(ren)伺服系(xi)統(tong)可(ke)靠性(xing)強化試驗(yan)方法

TGQDA 00005-2021 機器人控制器加速(su)試驗與可靠性指標驗證方法

TSSITS 301-2020 工(gong)業應用移動機器人 設計(ji)通則

1.1 同(tong)樣(yang)在(zai)T/ZXCH 0014- 2023標準(zhun)(zhun)中，規(gui)定(ding)了(le)詳(xiang)細的(de)(de)(de)(de)試驗(yan)(yan)方法和檢(jian)驗(yan)(yan)規(gui)則(ze)。通過(guo)這(zhe)些標準(zhun)(zhun)的(de)(de)(de)(de)試驗(yan)(yan)方法，可以準(zhun)(zhun)確測(ce)試機器(qi)人手臂控制器(qi)的(de)(de)(de)(de)各項性能(neng)，判(pan)斷其(qi)是否符合技(ji)術要求；檢(jian)驗(yan)(yan)規(gui)則(ze)則(ze)明確了(le)產品(pin)(pin)的(de)(de)(de)(de)合格判(pan)定(ding)準(zhun)(zhun)則(ze)，從原材料(liao)檢(jian)驗(yan)(yan)到成品(pin)(pin)檢(jian)驗(yan)(yan)，每一個環(huan)節都有嚴格的(de)(de)(de)(de)規(gui)范，保證進(jin)入市(shi)場的(de)(de)(de)(de)機器(qi)人手臂控制器(qi)質(zhi)量(liang)可靠(kao)，為用戶提供穩(wen)定(ding)、高效的(de)(de)(de)(de)使(shi)用體驗(yan)(yan)

1.2 GB/T 37283-2019《服務機器人 電磁兼(jian)容 通用標準 抗(kang)擾度要求和限值》

 B 級：服務機器人正常工(gong)作時，其性(xing)能(neng)受到一定(ding)電磁(ci)干擾影響(xiang)，但仍能(neng)滿足基本功能(neng)要求

 ?國際標準化組(zu)織（ISO）標準

ISO 10218-1:2011 ：《機器人與機器人裝置 工業(ye)機器人的安全要求(qiu) 第 1 部分：機器人》

ISO 10218-2:2011：《機(ji)器(qi)人(ren)(ren)與(yu)機(ji)器(qi)人(ren)(ren)裝置 工業機(ji)器(qi)人(ren)(ren)的(de)安全要求 第 2 部分(fen)：機(ji)器(qi)人(ren)(ren)系統與(yu)集(ji)成》

ISO/TS 15066:2016：《機器人(ren)與機器人(ren)裝置(zhi) 協(xie)作機器人(ren)》

美國標準

ANSI/RIA R15.06-2012：《工(gong)業機(ji)器(qi)人和機(ji)器(qi)人系統 安(an)全要(yao)求》

RIA TR R15.606-2016：美國協作(zuo)機(ji)器人安全標(biao)準

歐盟標準

EN ISO 10218-1:2011和EN ISO 10218-2:2011

EN 60204-1：《機械(xie)安全 機械(xie)電氣設備(bei) 》

德國

VDI 2057 Blatt 2-2002和VDI 2057 Blatt 2-2012：《人體暴露于機械振動 手臂(bei)振動》

DIN EN ISO 13849-1:2016：《機械安全 控制系統的安全相關(guan)部件

日(ri)本機(ji)器人協會（JARA），ISO 13482 是關于護理機(ji)器人安全性的(de)國際標準(zhun)

?二、機器人手臂控制器EMC電磁兼容

2.1 GB/T 39004—2020《工(gong)業機(ji)器(qi)(qi)人(ren)電(dian)(dian)磁兼容(rong)設計規(gui)(gui)(gui)范》，該標準于中國(guo)機(ji)械(xie)工(gong)業聯合會規(gui)(gui)(gui)定(ding)了(le)工(gong)業機(ji)器(qi)(qi)人(ren)的(de)(de)示(shi)教器(qi)(qi)、控制柜、機(ji)器(qi)(qi)人(ren)本(ben)體、印制電(dian)(dian)路板（PCB）的(de)(de)電(dian)(dian)磁兼容(rong)（EMC）設計要求(qiu) 2.2 EMC證實方(fang)法： 電(dian)(dian)磁兼容(rong)性測試(shi)方(fang)法：規(gui)(gui)(gui)定(ding)了(le)工(gong)業機(ji)器(qi)(qi)人(ren)電(dian)(dian)磁兼容(rong)性的(de)(de)測試(shi)方(fang)法和程序，包括測試(shi)環境、測試(shi)設備、測試(shi)項目和測試(shi)步(bu)驟等(deng)(deng) 設計過程記錄：要求(qiu)對工(gong)業機(ji)器(qi)(qi)人(ren)電(dian)(dian)磁兼容(rong)設計的(de)(de)過程進行記錄，包括設計文檔、測試(shi)報告、整改記錄等(deng)(deng)，以便于追溯和驗證設計的(de)(de)有效性

2.3 工(gong)業(ye)機(ji)器人在運行過程(cheng)中(zhong)會產生(sheng)大量電(dian)磁干擾(rao)，同時自身也對外界電(dian)磁干擾(rao)敏感。如果(guo)電(dian)磁兼(jian)容(rong)性(xing)處(chu)理不(bu)當，不(bu)僅(jin)會影響機(ji)器人系統的(de)穩定(ding)性(xing)和(he)精確性(xing)，導(dao)致動作偏差、數據傳輸(shu)錯誤(wu)等問題，還(huan)可能干擾(rao)周圍設備(bei)的(de)正常工(gong)作

2.4 以汽(qi)車(che)(che)制(zhi)(zhi)造(zao)自動化(hua)生產線(xian)為例(li)，控(kong)制(zhi)(zhi)機器人(ren)手臂的(de)控(kong)制(zhi)(zhi)系(xi)統(tong)對(dui)電磁(ci)干擾非常敏感，一旦受到干擾，機器人(ren)手臂可能會出現(xian)動作偏差，影響汽(qi)車(che)(che)零部(bu)件(jian)的(de)安裝質量。因此，對(dui)機器人(ren)手臂控(kong)制(zhi)(zhi)器進行(xing)(xing)EMC設(she)計(ji)與測試，是確保其在各種(zhong)電磁(ci)環境下可靠運行(xing)(xing)的(de)關鍵，對(dui)于保障工業生產的(de)順利進行(xing)(xing)具有重要意義

2.5 EMC抗干擾設計方法(fa)

屏蔽  是常見的抗(kang)干(gan)擾措施，通過使用(yong)金屬屏蔽材料將設備(bei)或電路包圍起來(lai)，能夠有效阻止(zhi)外部(bu)電磁(ci)干(gan)擾進入(ru)，同(tong)時防止(zhi)內部(bu)電磁(ci)干(gan)擾泄漏出去;例如，在工業電纜中，通常會使用(yong)金屬屏蔽層來(lai)保護電纜內部(bu)的信號傳(chuan)輸不受外界干(gan)擾

接地  可以(yi)將設備上的(de)電磁(ci)干擾(rao)電流引入大地(di)(di)(di)，從而(er)降低設備的(de)電磁(ci)干擾(rao)水平;在(zai)工業自動化系統中(zhong)，會根據(ju)設備特點和(he)電磁(ci)環境選擇(ze)單點接地(di)(di)(di)、多(duo)點接地(di)(di)(di)等不同的(de)接地(di)(di)(di)方式

合理布局在工業自動化設備(bei)(bei)的(de)(de)設計(ji)和安裝過(guo)程中，能減少電(dian)(dian)(dian)磁干(gan)擾的(de)(de)產生和傳播。比如(ru)將(jiang)強電(dian)(dian)(dian)設備(bei)(bei)和弱(ruo)電(dian)(dian)(dian)設備(bei)(bei)分開布置，避免(mian)強電(dian)(dian)(dian)設備(bei)(bei)對弱(ruo)電(dian)(dian)(dian)設備(bei)(bei)產生干(gan)擾；合理規(gui)劃(hua)電(dian)(dian)(dian)纜的(de)(de)走向，避免(mian)電(dian)(dian)(dian)纜之間的(de)(de)相(xiang)互干(gan)擾

濾波  去除(chu)電路中的(de)高(gao)頻干擾信號，在電源電路中，常使用電源濾波(bo)器來抑制電源線(xian)上(shang)的(de)電磁干擾，保證設備獲(huo)得穩定、純凈的(de)電源

三、機器人手臂控制器常見問題與行業痛點洞察

技術瓶頸A  機器(qi)人手臂控制器(qi)的核心部件(jian)和關(guan)鍵技術仍(reng)存在短缺問題，高(gao)性能(neng)伺服電機、減(jian)速器(qi)、控制器(qi)等技術壁壘高(gao)，突破(po)難度大，限制了機器(qi)人整體性能(neng)的提升

技術瓶頸B 智能化(hua)、感(gan)知能力(li)和(he)適應性仍(reng)有待提高(gao)。在復雜多變的(de)工作環境中(zhong)，機器(qi)人手臂控(kong)制器(qi)難(nan)以(yi)快速、準確(que)地感(gan)知環境變化(hua)并做出相應調整(zheng)，無法滿足(zu)日益增長的(de)多樣化(hua)應用需求

市場困境   目前(qian)機(ji)(ji)器人(ren)行(xing)業(ye)市(shi)(shi)場(chang)競爭(zheng)激烈，同質化現象嚴重，許(xu)多(duo)企(qi)業(ye)為了爭(zheng)奪市(shi)(shi)場(chang)份額，大打價格戰，導(dao)致(zhi)整個行(xing)業(ye)利潤空間被大幅壓縮，企(qi)業(ye)缺(que)(que)乏(fa)足(zu)夠的資(zi)金投入研發和創(chuang)新，不利于行(xing)業(ye)的健康發展；機(ji)(ji)器人(ren)企(qi)業(ye)在市(shi)(shi)場(chang)開拓方(fang)(fang)面面臨諸多(duo)困難，一(yi)方(fang)(fang)面，對市(shi)(shi)場(chang)需(xu)求(qiu)的了解不夠深入，產(chan)品(pin)與市(shi)(shi)場(chang)實(shi)際需(xu)求(qiu)存(cun)在一(yi)定偏差；另一(yi)方(fang)(fang)面，缺(que)(que)乏(fa)有(you)效的營(ying)銷策略，難以打開新的市(shi)(shi)場(chang)和客戶群體，限制了企(qi)業(ye)的發展規模和速度

四、為機器人手臂控制器賦能

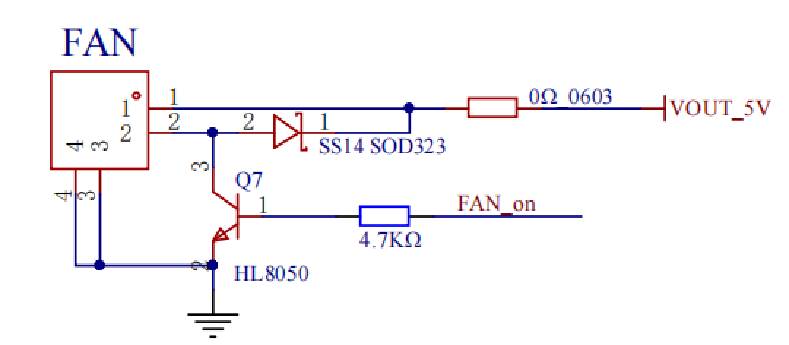

風扇模塊解決方案 , 針對機器(qi)人手(shou)臂控制(zhi)器(qi)的風(feng)(feng)扇(shan)模塊，采用(yong)高(gao)效(xiao)(xiao)散(san)熱(re)設(she)計理念(nian)，選用(yong)高(gao)性能的風(feng)(feng)扇(shan)組件，確保在機器(qi)人手(shou)臂控制(zhi)器(qi)運行過程中能夠快速(su)(su)、有效(xiao)(xiao)地散(san)發熱(re)量, 通過優化風(feng)(feng)扇(shan)的轉速(su)(su)控制(zhi)算法(fa)，實現根(gen)據控制(zhi)器(qi)的溫度實時調節風(feng)(feng)扇(shan)轉速(su)(su)，既能保證良(liang)好的散(san)熱(re)效(xiao)(xiao)果(guo)，又(you)能降低風(feng)(feng)扇(shan)運行產生的噪(zao)音和(he)(he)能耗(hao)，提(ti)高(gao)系(xi)統的穩定(ding)性和(he)(he)可靠(kao)性;音特(te)電子能夠提(ti)供SS14 ，HL8050

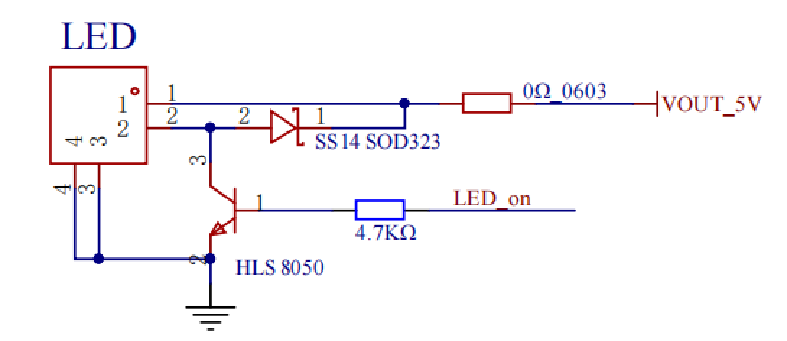

在LED顯示模塊方面，提(ti)供高亮度、高對比度的LED顯(xian)(xian)示(shi)(shi)屏(ping)，能夠清晰地展示(shi)(shi)機器(qi)人手臂控制器(qi)的各種運(yun)行狀態(tai)信(xin)息，如工作模式、故障報(bao)警(jing)等(deng),確(que)保(bao)LED顯(xian)(xian)示(shi)(shi)屏(ping)的顯(xian)(xian)示(shi)(shi)效果穩定，延長顯(xian)(xian)示(shi)(shi)屏(ping)的使用壽命,音特電子(zi)能夠提(ti)供 SS14 、HL8050

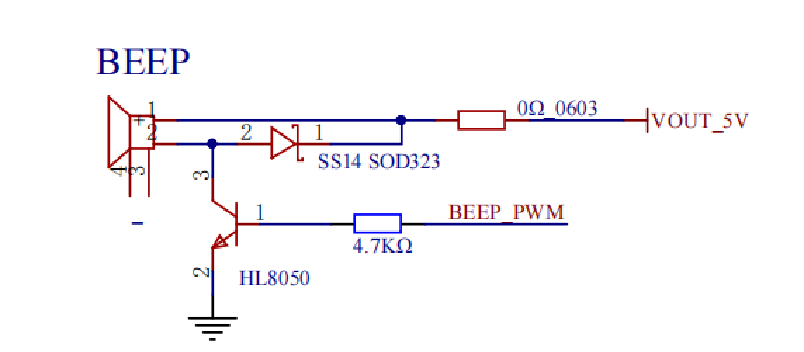

對于BEEP蜂鳴器模塊，使其(qi)在(zai)機(ji)器(qi)人(ren)(ren)手臂控制器(qi)出現(xian)異(yi)常情(qing)況時(shi)(shi)，能(neng)夠及時(shi)(shi)、準確地發出警報聲，引起操作人(ren)(ren)員的注意，為操作人(ren)(ren)員提(ti)(ti)供明確的故(gu)障提(ti)(ti)示(shi)，便于(yu)及時(shi)(shi)采取(qu)相應(ying)的處理措施；音特(te)電子(zi)能(neng)夠提(ti)(ti)供SS14 ,HL8050

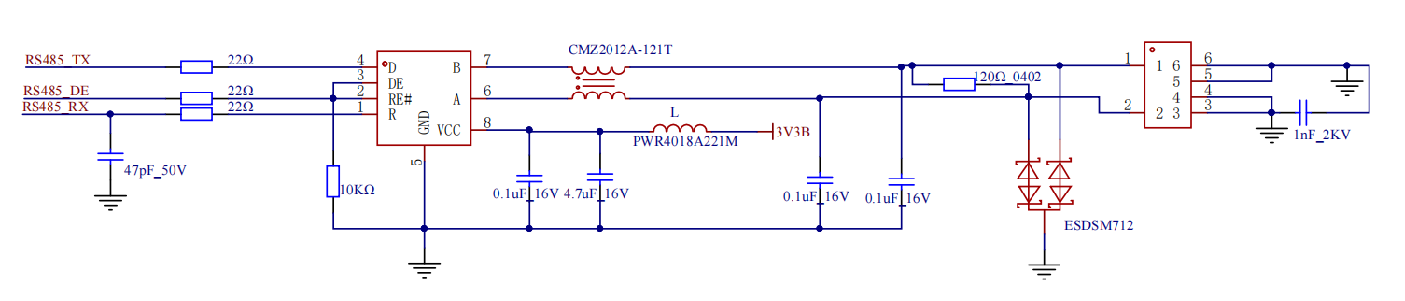

RS485通訊模塊具備高(gao)抗(kang)干擾(rao)能力，采用先進的差分信號傳輸(shu)技術，有效減少信號傳輸(shu)過程中的干擾(rao)，確保數據傳輸(shu)的準確性和(he)穩定性

     CMZ2012-121T        共模電感，提高EMI性能

    PWR4018A221M      提高電源的(de)品(pin)質

    ESDSM712 靜(jing)電保(bao)護，確(que)保(bao)安(an)裝拔(ba)插過程的(de)靜(jing)電干擾

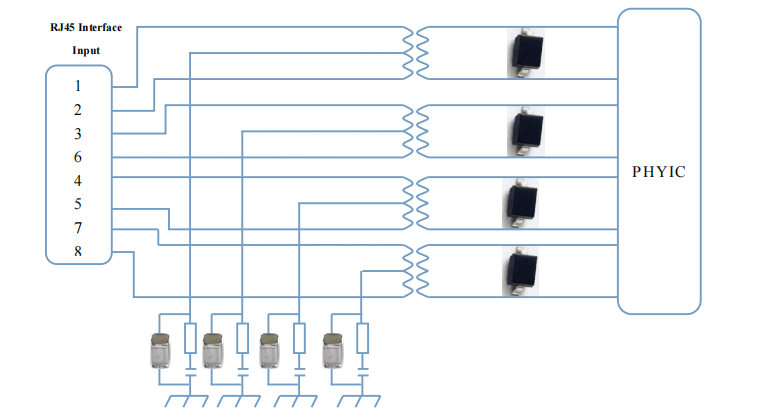

以太網通訊模塊提(ti)供高速(su)的(de)(de)網(wang)(wang)絡(luo)連接(jie)，采用(yong)先進的(de)(de)網(wang)(wang)絡(luo)芯(xin)片(pian)和優化的(de)(de)網(wang)(wang)絡(luo)驅動程序，確保機器人手臂控(kong)制器能(neng)夠快(kuai)速(su)、穩定地接(jie)入以太(tai)網(wang)(wang)，具備網(wang)(wang)絡(luo)自(zi)適應功能(neng)，可自(zi)動識別(bie)網(wang)(wang)絡(luo)環境并(bing)調整通信參(can)數，實現與不同(tong)(tong)網(wang)(wang)絡(luo)設備的(de)(de)無縫對(dui)接(jie)。同(tong)(tong)時(shi)，支(zhi)持多(duo)種網(wang)(wang)絡(luo)協議(yi)，滿足(zu)不同(tong)(tong)應用(yong)場(chang)景下的(de)(de)數據傳輸需求很重要

GDT/SMD1812-091

或(huo)者 GDT/3R090-8L

區別在于(yu)第二級防(fang)護(hu)，由(you)于(yu)千(qian)兆網(wang)的傳輸速率(lv)更(geng)快，對寄生(sheng)電容(rong)值得要(yao)求更(geng)高，一般(ban)推薦 2pF 以下，差分電

壓百兆千兆也有(you)不同(tong)，故(gu)第二級保護使用的器件也和(he)百兆網(wang)不同(tong)。音(yin)特推薦使用電容只(zhi)有(you) 0.8pF 的 ;

ESDLC3V3D3B，封裝(zhuang)為(wei) SOD323,或(huo)者使用(yong)音特電子專(zhuan)為(wei)千兆網絡(luo)定制的 ESDSLVU2.8-4H,封裝(zhuang)為(wei) SOP-8,使用(yong)方(fang)

法和百兆網(wang)上的 ESDSLVU2.8-4 一(yi)樣

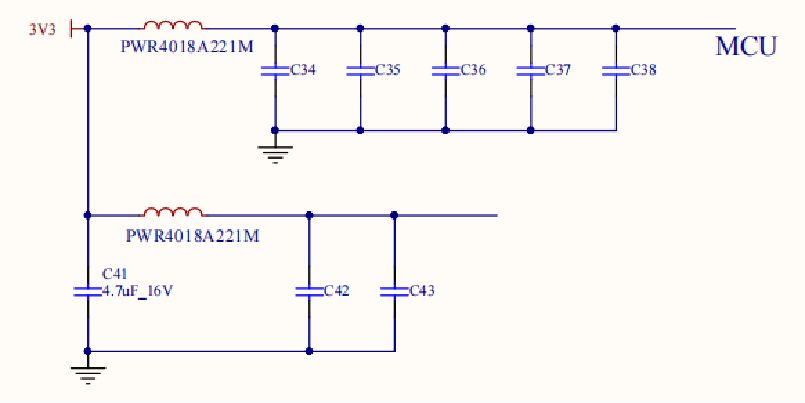

在MCU處理器模塊方面，除(chu)了(le)選用(yong)高性能、低功(gong)耗(hao)的(de)(de)MCU芯(xin)片，具(ju)備(bei)強(qiang)大(da)的(de)(de)數(shu)據處理能力(li)和豐富(fu)的(de)(de)外設資源，能夠快速響(xiang)應各種控制(zhi)指(zhi)令(ling)，實現對(dui)機器人手臂(bei)的(de)(de)精確控制(zhi)，對(dui)于MCU的(de)(de)電(dian)源供電(dian)電(dian)源也很關鍵

音特電子提(ti)供  PWR4018A221M      濾波電感(gan)

致(zhi)力(li)成為全(quan)球 EMC電磁兼容技術方(fang)案及器件供(gong)應(ying)商 yxgc.net

?

工業伺(si)服、控(kong)制器人機界(jie)面的主(zhu)要模塊

• 顯示模塊：負責將系統的運行狀態、參數信息、操作提示等內容以可視化的方式呈現給用戶，如液晶顯示屏（LCD）、發光二極管顯示屏（LED）
• 輸入模塊：是用戶向人機界面輸入指令和數據的通道，常見的有觸摸屏、物理按鍵、旋鈕、鼠標、鍵盤等
• 通信模塊(kuai)：用于實現人機界面與工業伺服、控制器以及其他相關設備之間的數據傳輸和交互，如串口通信（RS232、RS485 等）、以太網通信、現場總線通信（如 Profibus、Canbus 等）
• 處理模(mo)塊：對輸入的信息進行處理和分析，協調各模塊之間的工作，并根據設定的程序和邏輯，控制顯示模塊展示相應的內容，通常包含微處理器、內存等
• 電(dian)源模(mo)塊：為整個人機界面提供穩定的電力供應，將外部輸入的電源轉換為適合各模塊工作的電壓和電流。

  ---

各模塊(kuai)容易出現(xian)的問題(ti)點

• 顯示(shi)模(mo)塊：屏幕顯示不清晰、出現花屏、黑屏現象；顏色失真，顯示的色彩與實際應顯示的色彩不符；背光燈損壞，導致屏幕亮度不足或完全不亮
• 輸入模塊(kuai)：觸摸屏反應不靈敏或不準確，出現觸摸點偏移、部分區域無響應等問題；物理按鍵按下后無反應、按鍵粘連，導致誤操作；旋鈕旋轉時卡頓、不順暢，或者旋轉角度與實際輸出的信號不匹配
• 通信模塊：通信中斷，人機界面與伺服、控制器之間無法進行數據傳輸；通信不穩定，數據傳輸時出現延遲、丟包、數據錯誤等現象；通信參數配置錯誤，導致無法與其他設備建立正確的連接
• 處理模塊(kuai)：系統運行緩慢，操作響應遲鈍，導致用戶操作后需要等待較長時間才能看到反饋；死機或程序崩潰，人機界面完全無響應，需要重啟才能恢復正常；內存不足，導致部分功能無法正常使用或數據丟失
• 電(dian)源(yuan)模塊：電源輸出電壓不穩定，過高或過低的電壓可能會損壞其他模塊；電源故障，無法正常輸出電力，導致人機界面無法啟動。

  ---

EMC 電(dian)磁兼容(rong)常見問題(ti)及解(jie)決(jue)方法

1. 電(dian)磁干擾(rao)（EMI）輻射(she)問(wen)題：設備向外發射的電磁能量超過規定的限值，對周圍其他設備產生干擾。解決方法包括優化電路設計，減少高頻信號的輻射，如采用合理的布線方式、縮短信號線長度；使用屏蔽技術，對容易產生輻射的部件或整個設備進行屏蔽；安裝電磁屏蔽濾波器，抑制電磁干擾信號的傳播
2. 電磁敏(min)感度（EMS）問(wen)題：設備對外部電磁干擾過于敏感，導致自身工作異常。可選用抗干擾能力強的電子元件和器件；對敏感電路和信號進行隔離和保護，如采用光電隔離、磁隔離等技術；合理設計接地系統，確保設備有良好的接地，降低接地阻抗
3. 電源噪聲問題(ti)：電源系統中的紋波、尖峰等噪聲會影響設備的穩定性和性能。解決措施有在電源輸入端和各功能模塊的電源引腳處添加去耦電容，濾除高頻噪聲；采用電源濾波器，對電源進行濾波處理，減少電源中的干擾信號；優化電源電路的布局和布線，避免電源線與信號線平行敷設，減少電源噪聲對信號的干擾
4. 信號傳輸干擾問(wen)題：信號在傳輸過程中受到電磁干擾，導致信號失真、誤碼等。可采用屏蔽電纜傳輸信號，并確保屏蔽層良好接地；對高速信號和敏感信號進行差分傳輸，提高信號的抗干擾能力；合理規劃信號布線，避免不同類型信號之間的相互干擾，如將數字信號和模擬信號分開布線
5. 靜電放電（ESD）問題：靜電放電可能會損壞設備的電子元件，導致設備故障。應增加防靜電措施，如在設備外殼、操作面板等容易產生靜電的部位采用防靜電材料；安裝靜電釋放器件，如靜電放電二極管、靜電釋放電阻等，將靜電電荷快速釋放到地；操作人員佩戴防靜電手環、防靜電服等，防止人體靜電對設備造成損害

   ---

• 數(shu)字輸(shu)入輸(shu)出（Digital I/O）：用于傳輸離散的二進制信號，如開關狀態、邏輯電平。常見的有 PNP 數字量輸入輸出、NPN 數字量輸入輸出、繼電器數字量輸出等。相關標準如 IEC 61131-2 等對數字量接口的電氣特性等有規定
• 模擬輸(shu)入輸(shu)出（Analog I/O）：用于傳輸連續變化的模擬信號，如電壓、電流信號，像 ±5V、±10V 電壓輸入輸出，4-20mA、0-20mA 電流輸入輸出等。標準有相關的工業過程測量和控制的模擬信號標準，如 IEC 60381 等
• 脈(mo)沖輸入輸出（Pulse I/O）：用于傳輸脈沖信號，常用于計數、位置控制等，如監測累積流量、控制伺服電機運動。在伺服控制中，脈沖接口相關標準會涉及到運動控制的脈沖頻率、脈沖寬度等規范
• 通信接口：包括串口通信（如 RS232、RS485，相關標準有 EIA-232、EIA-485）、以太網通信（遵循 IEEE 802.3 等標準）、現場總線通信（如 Profibus 遵循 EN 50170 等標準、Canbus 遵循 ISO 11898 等標準）

  ---

1. 數字輸入輸出口(kou)：輸入信號誤判，如干擾導致輸入狀態錯誤；輸出觸點損壞，長期通斷大電流使觸點燒蝕、粘連；電氣隔離問題，隔離不良導致信號串擾、損壞設備
2. 模擬輸(shu)入輸(shu)出口：信號漂移，長時間運行或溫度變化等導致輸出信號偏離設定值；噪聲干擾，使模擬信號失真，影響控制精度；量程匹配問題，輸入輸出量程與實際設備不匹配，導致數據不準確
3. 脈沖輸入(ru)輸出口：脈沖丟失，高速脈沖傳輸時可能因干擾、線路問題等導致部分脈沖未被正確接收；脈沖頻率不穩定，影響位置控制精度和電機運行平穩性；脈沖信號畸變，如波形失真、脈寬變化，使接收端誤判
4. 通信接口：通信中斷，因干擾、線路故障、協議不匹配等導致通信突然停止；通信數據錯誤，數據傳輸過程中受干擾出現誤碼、丟包等；通信速率不穩定，時快時慢影響系統實時性和穩定性

   ---

• 傳導干(gan)擾問題：干擾信號通過電源線、信號線等傳導到其他設備。解決方法是在電源線和信號線上安裝合適的濾波器，抑制傳導干擾；優化布線，避免強電和弱電線路并行，減少傳導耦合
• 輻(fu)射干擾問題(ti)：設備向外輻射電磁能量，干擾周圍其他設備。可采用屏蔽措施，對 I/O 口所在的電路板、模塊進行屏蔽處理；合理設計 PCB 布局，減少信號環路面積，降低輻射強度
• 靜電放電（ESD）問(wen)題：靜電可能通過 I/O 口放電，損壞設備或干擾信號。要增加防靜電措施，如安裝靜電釋放器件，對 I/O 口進行靜電防護；操作人員做好靜電防護，佩戴防靜電手環
• 電磁敏感度（EMS）問題：I/O 口對外部電磁干擾敏感，導致信號錯誤或設備工作異常。可選用抗干擾能力強的 I/O 芯片和器件；對 I/O 信號進行隔離和濾波處理，提高抗干擾能力
• 電源噪聲問題：電源紋波、尖峰等噪聲會影響 I/O 口的穩定性和信號質量。在電源輸入端和 I/O 口電源引腳處添加去耦電容，濾除高頻噪聲；采用穩定的電源模塊，提高電源質量

  ---

• 中央(yang)處理器（CPU）電路：由控制器、運算器和寄存器組成，是 PLC 的核心，負責執行控制程序，處理輸入信號，進行數據運算和邏輯判斷，并產生輸出信號
• 電(dian)源電(dian)路：用于將外部輸入的交流電轉換為 PLC 內部所需的直流電，為中央處理器、存儲器、輸入輸出接口等電路提供穩定的 5V、12V、24V 等直流電源，通常采用開關式穩壓電源，具有穩壓、抗干擾等功能
• 存儲器電路(lu)：包括系統存儲器和用戶存儲器。系統存儲器用于存放 PLC 的系統程序，由廠家編寫并固化，一般為只讀存儲器（ROM）；用戶存儲器用于存放用戶編寫的控制程序和數據，常采用可電擦除的 E2PROM 等存儲器
• 輸(shu)入輸(shu)出（I/O）接(jie)口電(dian)路(lu)：輸入接口電路用于將按鈕、行程開關、傳感器等外部設備產生的信號轉換為 CPU 能夠識別的信號，可分為直流輸入電路和交流輸入電路；輸出接口電路將 CPU 輸出的信號轉換為能驅動外部執行元件的信號，有繼電器輸出型、晶體管輸出型和晶閘管輸出型三種
• 通信(xin)接口電路：實現 PLC 與其他設備或系統之間的數據交換，常見的有 RS232、RS485、以太網接口、現場總線接口等，遵循相應的通信協議標準
• 擴(kuo)展接口電(dian)路(lu)：用于連接擴展單元和功能模塊，使 PLC 的配置更加靈活，以滿足不同控制系統的需要

  ---

• 高速信號處理：在一些高速控制場景下，如高速計數、高速脈沖輸出等，需要 CPU 和相關電路能夠快速準確地處理高頻信號，確保計數精度和脈沖輸出的穩定性，對電路的響應速度和抗干擾能力要求很高
• 復雜算(suan)法實現：對于一些復雜的控制任務，需要 PLC 執行復雜的數學運算、邏輯運算和數據處理算法，如 PID 控制算法、模糊控制算法等，這要求 CPU 具有較強的運算能力和數據處理能力，同時也需要優化算法以提高執行效率
• 可靠性設計：工業環境復雜惡劣，PLC 需要在高溫、潮濕、振動、電磁干擾等條件下長期穩定運行，因此，在電路設計中需要采取一系列可靠性措施，如電源的穩定性設計、抗干擾設計、冗余設計等
• 兼容(rong)性(xing)與可擴展(zhan)性(xing)：在實際應用中，PLC 往往需要與多種不同品牌、不同類型的設備進行通信和協同工作，這就要求 PLC 的通信接口和協議具有良好的兼容性。同時，隨著生產工藝的發展和需求的變化，PLC 系統需要具備可擴展性，以便能夠方便地添加新的功能模塊和 I/O 點
• 實時性要求：在一些對實時性要求較高的控制系統中，如工業機器人控制、自動化生產線的高速分揀等，PLC 需要在極短的時間內完成輸入信號的采集、程序的執行和輸出信號的刷新，確保系統的實時響應能力

  ---

• 電源干擾問(wen)題(ti)

問題表現：電源中的紋波、尖峰、浪涌等干擾信號可能導致 PLC 工作異常，如程序運行錯誤、元件損壞等

解(jie)決方法：安裝電源濾波器，濾除電源中的高頻干擾信號；使用隔離變壓器，將 PLC 的電源與其他設備的電源隔離，減少電源之間的相互干擾；配備浪涌保護器，防止雷擊等瞬間高壓對 PLC 造成損壞

• 空(kong)間輻射(she)干擾問題

問題(ti)表現：周圍的強電磁場輻射可能影響 PLC 的正常工作，導致信號傳輸錯誤、程序運行不穩定等

解(jie)決方法：將 PLC 安裝在金屬屏蔽柜內，屏蔽外界的電磁輻射；對 PLC 的信號線采用雙絞屏蔽線，并確保屏蔽層良好接地；合理布置 PLC 與其他設備的位置，避免將 PLC 暴露在強輻射源附近

• 傳導干擾問(wen)題

問(wen)題表(biao)現：干擾信號通過電源線、信號線等傳導到 PLC 內部，引起系統故障

解決(jue)方(fang)法：對電源線和信號線進行合理布線，避免強電和弱電線路并行，減少傳導耦合；在電源線和信號線上安裝共模電感、差模電感等元件，抑制傳導干擾

• 接(jie)地問題

問題表(biao)現：接地不良可能導致 PLC 的電位不穩定，產生接地環路電流，引入干擾信號，還可能影響設備的安全性能

解決方法(fa)：確保 PLC 有獨立、可靠的接地系統，接地電阻應符合要求（一般≤4Ω）；將信號地、電源地、保護地分開，避免不同類型的接地相互干擾；采用多點接地或單點接地的方式，根據實際情況優化接地布局

• 靜電(dian)放電(dian)（ESD）問題(ti)

問題表(biao)現(xian)：靜電可能通過 PLC 的輸入輸出接口、外殼等部位放電，損壞內部電子元件，導致設備故障

解決方法：在 PLC 的輸入輸出接口電路中增加靜電保護元件，如靜電放電二極管等；對 PLC 的外殼進行防靜電處理，采用防靜電材料；操作人員在接觸 PLC 設備時，應佩戴防靜電手環等防護用品，防止人體靜電對設備造成損害
