一 國內及國際行業標準
1.1 工(gong)業互聯網邊緣(yuan)(yuan)計算 邊緣(yuan)(yuan)網關管(guan)理接(jie)(jie)口要求》（YD/T 6119 - 2024）自2025年(nian)4月1日(ri)實(shi)施，它規定(ding)了工(gong)業互聯網邊緣(yuan)(yuan)網關的(de)北(bei)向(xiang)接(jie)(jie)口技術要求，包(bao)括網元(yuan)管(guan)理接(jie)(jie)口和(he)虛擬化資源管(guan)理接(jie)(jie)口要求，適用(yong)于邊緣(yuan)(yuan)網關節點與邊緣(yuan)(yuan)云的(de)交互和(he)通信，為二者之間(jian)的(de)順暢溝通奠定(ding)了基礎
1.2 《工業互聯網邊(bian)緣(yuan)計算(suan) 邊(bian)緣(yuan)節點(dian)(dian)模型與(yu)要(yao)求(qiu)(qiu) 邊(bian)緣(yuan)控制器》規(gui)范了邊(bian)緣(yuan)計算(suan)節點(dian)(dian)中的(de)邊(bian)緣(yuan)控制器的(de)模型與(yu)要(yao)求(qiu)(qiu)，確(que)保邊(bian)緣(yuan)控制器在(zai)整個系統中穩定運(yun)行，準確(que)執行控制任務
1.3 《工(gong)業(ye)互聯(lian)網邊緣(yuan)(yuan)計算(suan)(suan) 邊緣(yuan)(yuan)節(jie)點模型與要求(qiu) 邊緣(yuan)(yuan)云》對邊緣(yuan)(yuan)計算(suan)(suan)節(jie)點中(zhong)的(de)(de)邊緣(yuan)(yuan)云的(de)(de)模型與要求(qiu)進行了規范，使(shi)得邊緣(yuan)(yuan)云能(neng)夠高(gao)效地存儲和(he)處(chu)理數(shu)據，為邊緣(yuan)(yuan)計算(suan)(suan)提供(gong)強大的(de)(de)支撐
1.4 《工業(ye)互聯(lian)網(wang)邊緣計算 邊緣網(wang)關(guan)技術(shu)要求及(ji)測試方(fang)(fang)法》規定了工業(ye)互聯(lian)網(wang)邊緣網(wang)關(guan)的(de)(de)技術(shu)要求及(ji)測試方(fang)(fang)法等內(nei)容，為邊緣網(wang)關(guan)的(de)(de)研發(fa)、生(sheng)產和檢(jian)測提(ti)供了明確的(de)(de)標準
1.5 《T/JSPAA 006 - 2024工業互聯(lian)網邊緣(yuan)計算網關(guan)技術要求(qiu)》作為(wei)中(zhong)國團(tuan)體標(biao)準(zhun)，規定了工業互聯(lian)網邊緣(yuan)計算網關(guan)參考架(jia)構，以及硬件功能(neng)、軟件基本功能(neng)等方面的(de)要求(qiu)，從多個維度保障了邊緣(yuan)計算網關(guan)的(de)質量和性(xing)能(neng)
國內與國際標準對比
1.6 在(zai)國(guo)際上電磁(ci)兼容性測試標(biao)(biao)(biao)(biao)準主要(yao)有IEC標(biao)(biao)(biao)(biao)準、ISO標(biao)(biao)(biao)(biao)準、EN標(biao)(biao)(biao)(biao)準、FCC標(biao)(biao)(biao)(biao)準、CISPR標(biao)(biao)(biao)(biao)準、MIL - STD標(biao)(biao)(biao)(biao)準等。其(qi)中IEC標(biao)(biao)(biao)(biao)準是關于電磁(ci)兼容性的(de)國(guo)際標(biao)(biao)(biao)(biao)準，為全球(qiu)電磁(ci)兼容測試提(ti)供了通用的(de)準則
1.7 不同地區(qu)的(de)標(biao)準在具(ju)體要(yao)求和(he)側重點上存在差(cha)異，例(li)如EN標(biao)準是(shi)歐(ou)洲標(biao)準，對(dui)設備的(de)電磁兼容性要(yao)求較為嚴格(ge)，在輻射(she)(she)放射(she)(she)測試(shi)(shi)、傳導抗擾(rao)測試(shi)(shi)等方面都有(you)詳細的(de)限值規定；而FCC標(biao)準是(shi)美國標(biao)準，更注重設備對(dui)美國本土電磁環境的(de)適應性
1.8 了解國際標準差異(yi)，有助(zhu)于邊(bian)緣計算網關在全球市場的推廣和(he)應用，滿(man)足不同地區客戶的需求，確保產品在國際市場上的競爭力

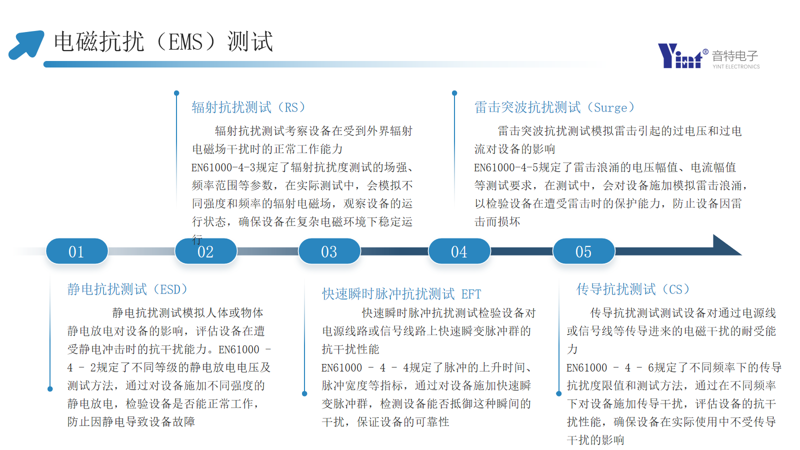

二 EMC電磁兼容標準解讀
2.1 傳導放(fang)射測試（CE）傳導放(fang)射測試主要測試設(she)備(bei)(bei)通過電(dian)(dian)源線或信(xin)號線等傳導途(tu)徑向外部發射的電(dian)(dian)磁干(gan)擾(rao)信(xin)號。限(xian)值(zhi)根據不同頻率(lv)范圍(wei)(wei)有(you)具體規定(ding)，如(ru)EN55011等標準中有(you)詳細要求。在低頻段(duan)，限(xian)值(zhi)相對寬松，但(dan)隨(sui)著頻率(lv)升高，限(xian)值(zhi)逐漸嚴格，以(yi)確保設(she)備(bei)(bei)不會對周圍(wei)(wei)的電(dian)(dian)子(zi)設(she)備(bei)(bei)產生過大的干(gan)擾(rao)
2.2 輻(fu)射(she)(she)(she)放(fang)射(she)(she)(she)測試(shi)（RE）輻(fu)射(she)(she)(she)放(fang)射(she)(she)(she)測試(shi)檢測設備向周圍空(kong)間(jian)輻(fu)射(she)(she)(she)的(de)電磁干擾信號強(qiang)度。不(bu)同(tong)頻段(duan)有相應的(de)輻(fu)射(she)(she)(she)限(xian)(xian)值標準，如EN55011對(dui)不(bu)同(tong)產品在(zai)不(bu)同(tong)距離下(xia)的(de)輻(fu)射(she)(she)(she)發射(she)(she)(she)有明確(que)限(xian)(xian)制(zhi)。對(dui)于靠近人(ren)體使用的(de)設備，其輻(fu)射(she)(she)(she)限(xian)(xian)值要求更為嚴格，以保(bao)障人(ren)體健康
三 內部核心模塊
處理器模塊 是(shi)邊(bian)緣(yuan)計(ji)算(suan)網關(guan)(guan)的(de)核(he)(he)心模塊(kuai)之(zhi)一，它完成數(shu)據處理(li)、協議解析、邊(bian)緣(yuan)計(ji)算(suan)等核(he)(he)心任務。CPU、GPU、ARM處理(li)器，具有(you)強大的(de)計(ji)算(suan)能力，能夠快速處理(li)大量的(de)數(shu)據，滿足邊(bian)緣(yuan)計(ji)算(suan)對實(shi)時性(xing)和高效性(xing)的(de)要求，為整個(ge)網關(guan)(guan)的(de)穩定運行提(ti)供了有(you)力支持
存儲模塊 包括(kuo)內存和外存，用(yong)于暫存和長期存儲(chu)數(shu)據、程序等。如(ru)DDR3內存能夠快速讀寫(xie)數(shu)據，為處理器提供高(gao)效的(de)(de)數(shu)據支持，保證(zheng)系統的(de)(de)運(yun)行速度(du)；eMMC閃存則(ze)適合長期存儲(chu)數(shu)據和程序，即使在(zai)斷(duan)電(dian)情況下，數(shu)據也不(bu)會丟(diu)失，確保了網關運(yun)行的(de)(de)穩定性和數(shu)據的(de)(de)安(an)全性
通信模塊實(shi)現與(yu)外(wai)部設(she)備(bei)或(huo)網(wang)絡的(de)(de)連接，它包含有(you)(you)線以(yi)太網(wang)模塊(kuai)、4G/5G通(tong)信(xin)模塊(kuai)、Wi - Fi模塊(kuai)、藍牙模塊(kuai)等。有(you)(you)線以(yi)太網(wang)模塊(kuai)提(ti)供(gong)穩定高速(su)的(de)(de)網(wang)絡連接，適(shi)用于對數(shu)據(ju)傳輸速(su)度(du)和(he)(he)穩定性要(yao)求較高的(de)(de)場景；4G/5G通(tong)信(xin)模塊(kuai)則(ze)使網(wang)關能(neng)夠實(shi)現遠程無線通(tong)信(xin)，方便(bian)在移動場景或(huo)偏遠地區使用；Wi - Fi模塊(kuai)和(he)(he)藍牙模塊(kuai)則(ze)用于短距(ju)離無線通(tong)信(xin)，便(bian)于連接周邊(bian)的(de)(de)智能(neng)設(she)備(bei)，實(shi)現數(shu)據(ju)的(de)(de)交互(hu)和(he)(he)共(gong)享(xiang)
電源管理模塊(kuai)負責將輸(shu)入電(dian)(dian)源(yuan)轉換為各模塊(kuai)所需的穩定電(dian)(dian)壓，并進行電(dian)(dian)源(yuan)分配和管理(li)。有的還具備(bei)(bei)電(dian)(dian)源(yuan)反接(jie)保(bao)護等功能，確保(bao)在(zai)電(dian)(dian)源(yuan)接(jie)入錯(cuo)誤時，不會對網關設(she)備(bei)(bei)造成損壞，保(bao)障了設(she)備(bei)(bei)的安全(quan)穩定運行，延長了設(she)備(bei)(bei)的使(shi)用壽命(ming)
傳感器接口模塊用(yong)于(yu)連接(jie)各(ge)類傳(chuan)(chuan)感(gan)(gan)器(qi)，實(shi)(shi)現(xian)(xian)數據采(cai)集。如(ru)GPIO、ADC、IIC、UART、PWM、SPI等接(jie)口(kou)，每種接(jie)口(kou)都有其(qi)獨特的(de)功(gong)能和適用(yong)場景。GPIO接(jie)口(kou)可用(yong)于(yu)連接(jie)簡單(dan)的(de)數字傳(chuan)(chuan)感(gan)(gan)器(qi)，實(shi)(shi)現(xian)(xian)基本的(de)信(xin)號(hao)輸入(ru)輸出；ADC接(jie)口(kou)則用(yong)于(yu)將(jiang)模(mo)擬信(xin)號(hao)轉換為數字信(xin)號(hao)，便于(yu)處(chu)理(li)器(qi)處(chu)理(li)，適用(yong)于(yu)連接(jie)溫(wen)度、壓力等模(mo)擬傳(chuan)(chuan)感(gan)(gan)器(qi)
安全模塊保(bao)(bao)障(zhang)設備(bei)和數據(ju)(ju)(ju)的安(an)全，它包括加密(mi)(mi)芯片、安(an)全認證(zheng)(zheng)模(mo)塊等。加密(mi)(mi)芯片對數據(ju)(ju)(ju)進(jin)行加密(mi)(mi)處理，防止數據(ju)(ju)(ju)在傳輸和存儲過程中被竊(qie)取(qu)或篡改；安(an)全認證(zheng)(zheng)模(mo)塊則對訪(fang)問(wen)設備(bei)的用戶進(jin)行身份認證(zheng)(zheng)，確保(bao)(bao)只有授權(quan)用戶才(cai)能訪(fang)問(wen)設備(bei)和數據(ju)(ju)(ju)，保(bao)(bao)護了(le)設備(bei)和數據(ju)(ju)(ju)的安(an)全性

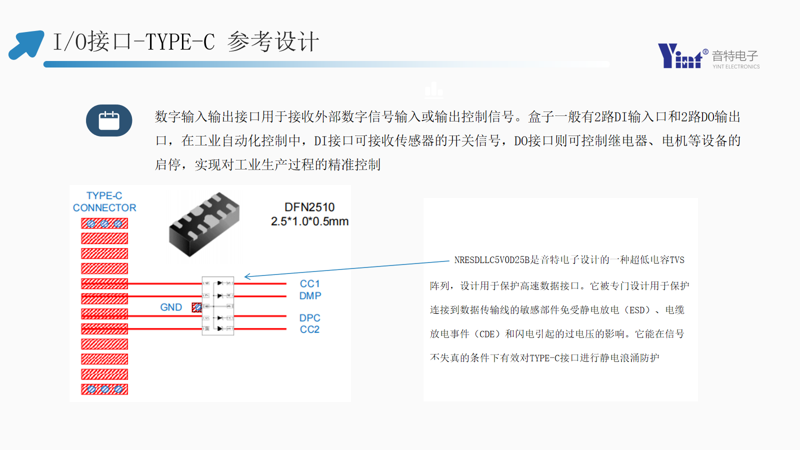

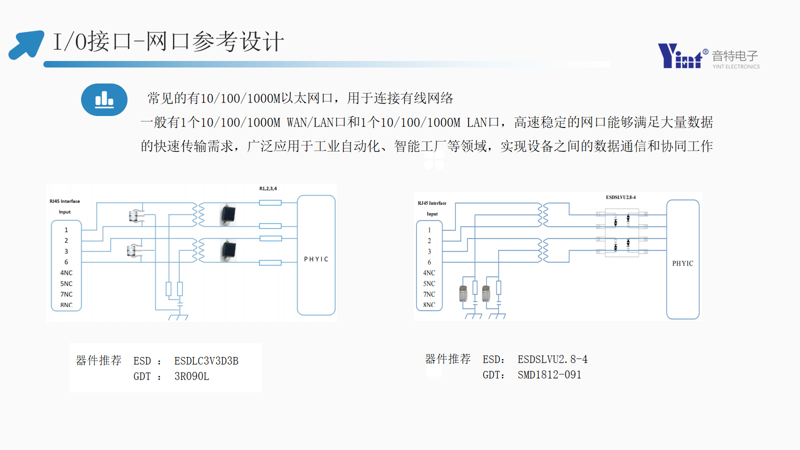

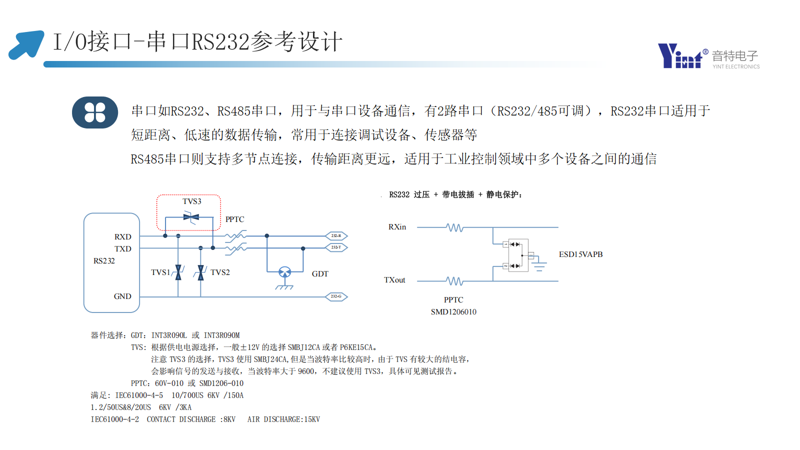

四 I/O接口類型及應用
五 供電電壓
常見的(de)供(gong)(gong)電(dian)電(dian)壓(ya)有(you)DC 12V、DC 24V、DC 48V等。通常采(cai)用(yong)(yong)DC12V電(dian)源(yuan)適(shi)配器供(gong)(gong)電(dian)，這種電(dian)壓(ya)適(shi)用(yong)(yong)于一(yi)些小型設備或(huo)對功耗(hao)要求較(jiao)低的(de)場景(jing)；寬(kuan)范圍支(zhi)持DC輸(shu)入(ru)電(dian)壓(ya)12/24/48 VDC（9.6 ~ 60 VDC）且有(you)兩路(lu)冗余(yu)電(dian)源(yuan)輸(shu)入(ru)，寬(kuan)電(dian)壓(ya)范圍和(he)冗余(yu)電(dian)源(yuan)設計使其能適(shi)應更(geng)復雜的(de)工(gong)作環境，保障設備在不同供(gong)(gong)電(dian)條件(jian)下的(de)穩定(ding)運行，即使一(yi)路(lu)電(dian)源(yuan)出現(xian)故障，另(ling)一(yi)路(lu)電(dian)源(yuan)仍可保證設備正常工(gong)作

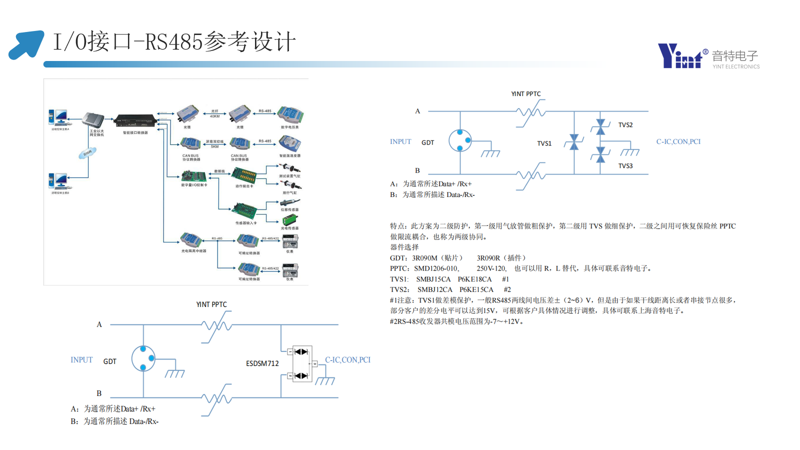

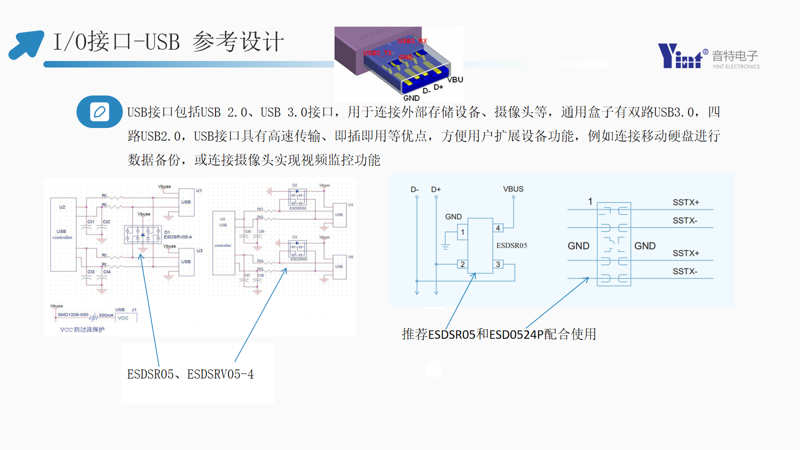

六 EMC參考電路
芯片交換器：核心部件，負責數據包的轉發與處理，支持多種網絡協議和數據通信方式，決定網絡的數據吞吐能力和效率
處理器（CPU）：運算和控制核心，承擔路由表查找、數據包轉發等計算任務，多核處理器可同時處理多任務，提高數據處理速度和效率
端(duan)口：常見有 RJ45 端口、光口、SFP 端口、SFP + 端口、QSFP + 端口、USB 端口、Console 端口等，用于連接不同設備，實現數據交換
背板：提供業務接口和數據轉發聯系的通道，背板帶寬是評估交換機性能的重要指標。
內存（RAM）：為 CPU 運算提供動態存儲空間，存儲正在運行的程序和當前數據，具有緩存功能，可提高整體性能
閃存(cun)（Flash）：用于永久性保存配置文件、系統軟件和其他重要數據，確保交換機斷電后數據不丟失
管理與監控模塊：用于遠程管理和監控交換機的運行狀態，可進行配置管理、性能監測、故障診斷等操作，確保交換機穩定運行
附加功能模塊：如支持 VLAN（虛擬局域網）、QoS（服務質量）等功能，可根據具體需求為交換機增加相應的額外功能，提升其性能和功能多樣性
問題表(biao)現：工業交換機產生的高頻干擾信號通過電源線傳導，對同一電源網絡中的其他設備造成干擾，使其工作異常
解決方法(fa)：在電源輸入端安裝電源濾波器，抑制高頻干擾信號；采用隔離變壓器，將交換機電源與其他設備電源隔離；合理布線，避免電源線與信號線平行敷設
問(wen)題(ti)表現(xian)：交換機內部的電子元件和電路在工作時會產生電磁輻射，干擾周圍的電子設備，影響其正常工作
解(jie)決方法：將交換機安裝在金屬屏蔽柜內，并確保屏蔽柜良好接地；對信號線纜采用屏蔽線，并將屏蔽層兩端接地；合理布置設備位置，增大與其他敏感設備的距離
問題表現：接地不良會導致交換機電位不穩定，產生接地環路電流，引入干擾信號，影響設備的正常運行和安全性。
解決方法：確保交換機有獨立、可靠的接地系統，接地電阻符合要求；采用單點接地或多點接地方式，根據實際情況優化接地布局；避免不同類型的接地相互干擾
問題表現：干擾信號通過交換機的輸入輸出信號線傳導，導致信號失真、數據傳輸錯誤，影響網絡通信質量
解決方(fang)法：對信號線進行合理布線，與電源線保持一定距離，避免平行走線；在信號線上安裝共模電感、磁珠等濾波元件，抑制共模和差模干擾；對信號接口進行隔離和濾波處理
問題表現：靜電可能通過交換機的輸入輸出接口、外殼等部位放電，損壞內部電子元件，導致交換機故障
解決(jue)方法(fa)：在輸入輸出接口電路中增加靜電保護元件，如靜電放電二極管等；對交換機的外殼進行防靜電處理，采用防靜電材料；操作人員在接觸設備時，應佩戴防靜電手環等防護用品
