麥克風，英文：Microphone 話筒，是將聲音信號轉換為電信號的能量轉換器件，作為與人體接觸的設備，存在ESD 電氣危害。
麥克風線路的標準信號最大值通常為 5.5 Vp-p，最大頻率低于 10kHz。 在該頻率下，不需要考慮抑制器的電容量。
|

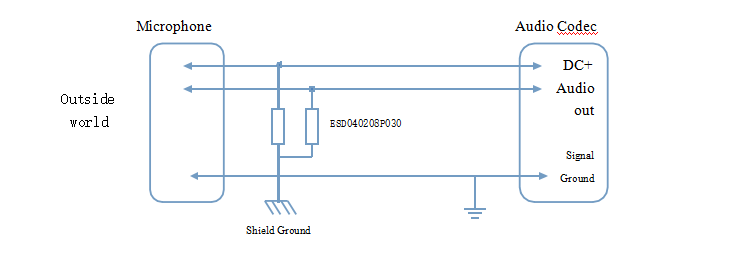

Part number |
Working Voltage DC |
VC |
IR |
C |
|
ESD040208P030 |
8V |
45V |
1µA |
0.3pf |
|

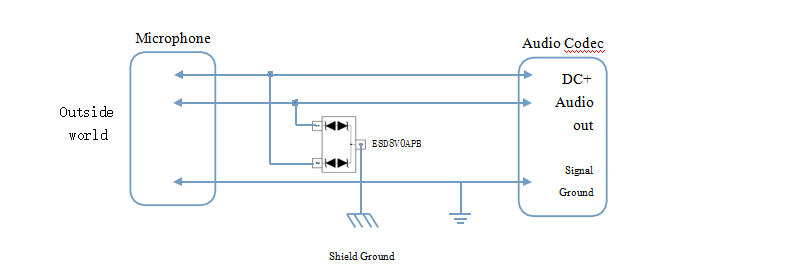

Part number |
VRWM V |
IR µA |
VBR(Min) V |
IT mA |
IPP A |
PPk W |
C pF |
package |
|

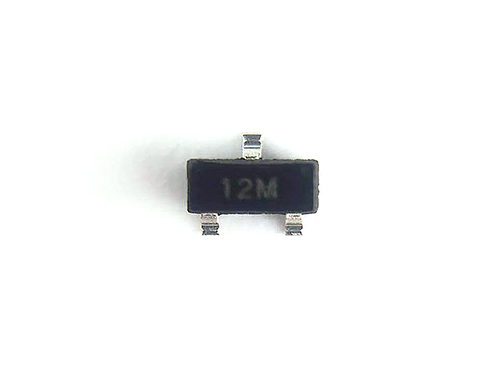

ESD8V0APB |
8 |
1 |
8.5 |
1 |
20 |
300 |
150 |
SOT-23 |
本方案符合IEC61000-4-2 air 15KV contact 8KV.
ESD 防護可使用分立型的多層壓敏電阻，也可以使用二極管陣列。
