國際電工委員會制定此份標準的目標是模擬靜電放電，適用于設備的帶電金屬物件，由接觸或通過空氣靜電造成的破壞. 附下是測試方法及相關模擬波形，音特電子產品全部符合標準要求。
IEC 6100-4-2：

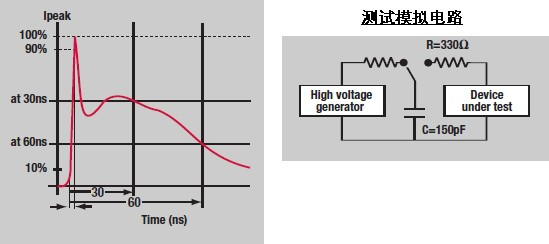

接觸放電模型
靜電放電波形
IEC 61000-4-5：
電氣過載
接觸放電模型 Contact discharge model
四個級別規定，與靜電波形電壓和電流值如下：
|
等級 Class |
接觸放電 Contact discharge |
空氣放電 |
|
|
測試電壓Test voltage kV |
最大電流 Max current A |
Test voltage kV |
|
|
1 |
2 |
7.5 |
2 |
|
2 |
4 |
15 |
4 |
|
3 |
6 |
22.5 |
8 |
|
4 |
8 |
30 |
15 |
靜電放電波形 ESD discharge waveform
IEC 6100-4-2：
電氣過載 Electrical overstress surge
IEC 61000-4-5：要求
|
等級 Class |
測試電壓 |
|
Test voltage kV |
|
|
1 |
0.5 |
|
2 |
1 |
|
3 |
2 |
|
4 |
4 |
過載波形 EOS waveform

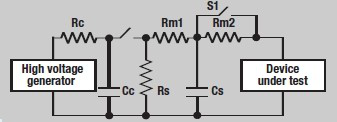

脈沖發生電路 EOS surge generator
