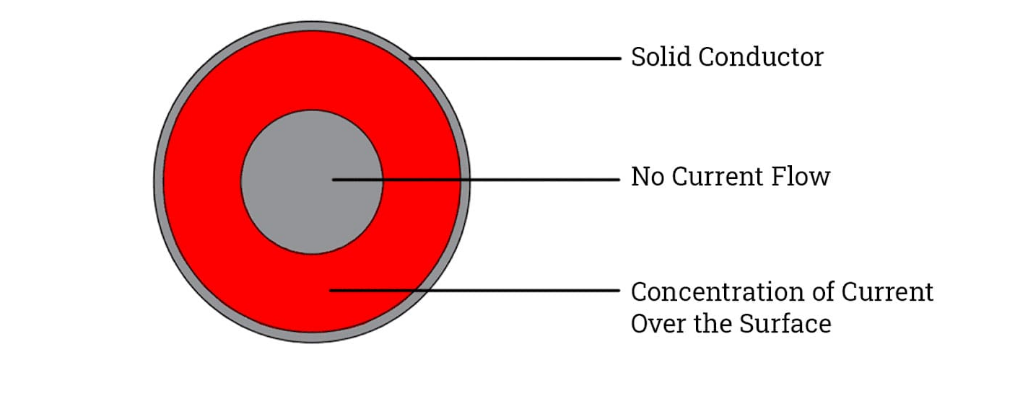

電感的趨膚效應是指在電感元件中，當通過交流電時，電流會集中在電感導體的表面，而導體內部的電流密度較小的現象
- 電磁感應作用：當交流電流通過電感線圈時，會在線圈內部和周圍產生交變磁場。根據法拉第電磁感應定律，這個交變磁場會在電感導體內部產生感應電動勢，進而產生感應電流。由于電感中心部分的磁通量變化率較大，產生的感應電動勢和感應電流也較大，這些感應電流與原電流相互作用，使得電流在導體橫截面上的分布不再均勻，中心部分的電流受到阻礙，而表面部分的電流相對較大。
- 感抗與頻率的關系：電感的感抗
，其中是交流電的頻率f，是電感量L。頻率越高，XL感抗越大，對電流的阻礙作用越強。在高頻情況下，電感內部的磁場變化劇烈，使得電流更傾向于在導體表面流動，趨膚效應更加明顯。
-
- 采用多股絞線
- 原理：將多股絕緣的細導線絞合在一起代替單根粗導線。多股絞線增加了導體的表面積，使得電流有更多的路徑可以通過，減少了電流集中在表面的現象，從而減小趨膚效應。
- 舉例：在一些高頻電路中，常采用利茲線（Litz wire），它是由許多股細導線相互絕緣并按一定規律絞合而成，能有效減小趨膚效應和鄰近效應，提高電感的性能。
- 使用磁性材料
- 原理：選擇合適的磁性材料作為電感的磁芯，可以改變電感內部的磁場分布，使磁場更加均勻，從而減小趨膚效應。例如，鐵氧體等磁性材料具有較高的磁導率，能夠引導磁場，使電流在導體中的分布更均勻。
- 舉例：在開關電源中的電感，常采用鐵氧體磁芯，不僅可以提高電感的電感量，還能在一定程度上減小趨膚效應，降低電感的損耗。
- 優化電感結構
- 原理：采用分層繞制或交錯繞制等方式，可以改變電流在電感線圈中的分布，減小趨膚效應。分層繞制可以使每一層的電流分布相對均勻，減少層與層之間的磁場相互作用；交錯繞制則可以使電流在不同繞組之間均勻分配，降低電流集中的程度。
- 舉例：在一些高精度的電感設計中，會采用交錯式繞組結構，將線圈分成多個部分，然后交錯排列繞制，有效減小了趨膚效應，提高了電感的性能。
- 降低工作頻率
- 原理：根據趨膚深度公式
（其中為角頻率），f 頻率越低，&趨膚深度越大，電流在導體內部的分布就越均勻，趨膚效應也就越不明顯。
- 舉例：在一些對頻率要求不高的電路中，適當降低工作頻率，可以減小電感的趨膚效應，降低損耗，提高電路的效率。
